負載均衡服務命名為mongo-svc-a用27017暴露端口。該服務通過pod的標簽匹配正確的服務到對應的pod上，對外暴露的ip和端口給應用程序使用，同時用于冗余備份集合中各節點的通信。雖然每個容器擁有內部ip，但是當容器被重啟或者移動之后它們會變更，因此不能用于冗余備份集合之間的通信。

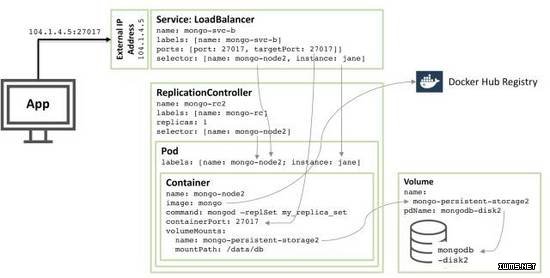

下圖展示了冗余備份及中的另一個成員信息：
90%的配置是相同的，只有幾處不同：
硬盤和卷的名字必須是唯一的，于是采用mongodb-disk2和mongo-persisitent-storage2
Pod分配到j(luò)ane實例，同時節點命名為mongo-node2，用于區分新服務與圖1中的Pod
冗余控制命名為mongo-rc2
服務命名為mongo-svc-b，并獲取一個不同的外部IP地址(本例子中，Kubernets分配為104.1.4.5)

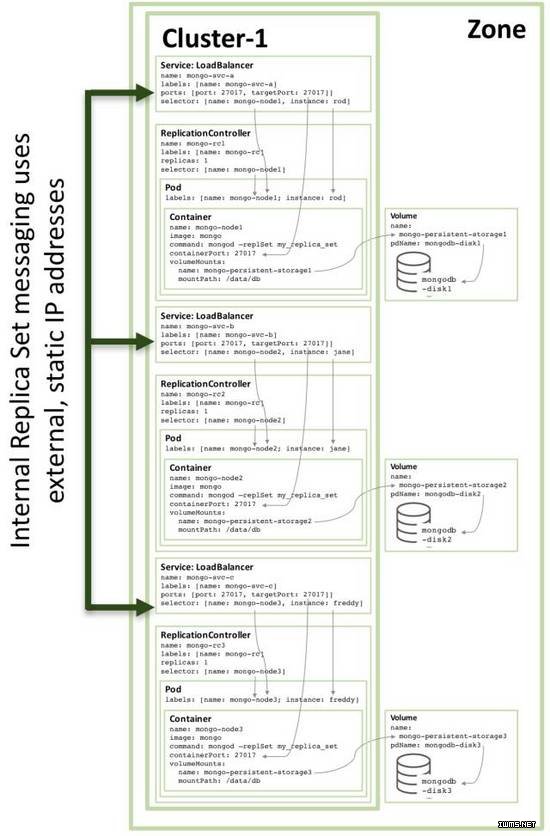

第三個冗余備份成員的配置仿照上述的模式進行，下圖展示了完整的冗余配置集合：
注意，即使配置如圖3一樣，在一個三個或者多個節點的Kubernetes集群上，Kubernetes可能會調度兩個或者多個MongoDB冗余備份成員在同一個宿主機上。這是因為Kubernetes將三個pod視為三個獨立的服務。

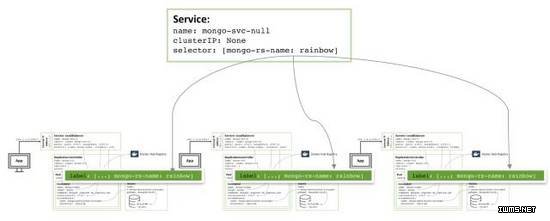

為了增加冗余，需要創建一個額外的headless服務。該服務不具備提供外部服務的能力，甚至沒有外部IP地址，但是它用于通知Kubernetes這三個MongoDB Pod是屬于同一個服務，于是Kubernetes會將它們調度在不同的節點上。
具體的配置文件和相關操作命令可以從《啟動微服務：容器&調度說明白皮書》中找到。其中包含了三個特殊的步驟確保合并三個MongoDB到一個功能中，即本文中描述的冗余備份。
多個可用區域MongoDB冗余集合
所有冗余部件均運行在同一個GCE集群上時具有很高的風險，在同一個zone的集群也一樣。如果發生一個重大事件導致可用zone離線，那么MongoDB冗余集合也就不可用。如果需要地理上的冗余備份，那么三個pod需要運行在不同的zone內。
只需要很少的改動就可以創建這樣一個冗余備份集合。每一個集群需要獨自的Kubernetes YAML文件來定義pod、冗余控制器和服務。然后，就可以完成一個zone的集群創建、持久化存儲和MongoDB節點。

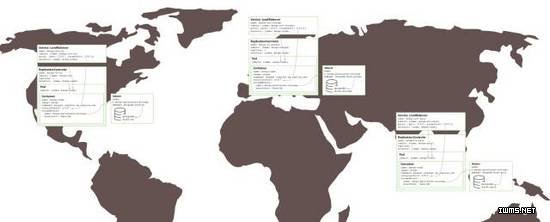

下圖展示了運行在不同zone上的冗余結合：
