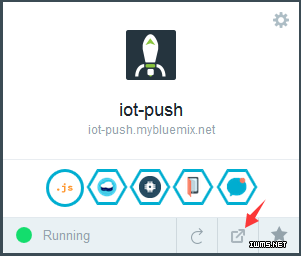

在打開的 Node-RED 頁面，找到 Go to your Node-RED flow editor 按鈕，點擊以進入流編輯器。接下來，我們將使用 Node-RED 流編輯器來構建一個工作流。 讀者也可以 點擊這里 打開 Node-RED 流編輯器。
1.在左側調色板中，找到 input 區域，拖拽 ibmiot 節點
拖到畫布上，雙擊以打開編輯頁面進行配置。首先要選擇認證(Authentication)的方式：此下拉框有 3 個值 Quickstart, API Key, Bluemix Service. Quickstart 是用于快速入門的案例學習用的;API Key 選項需要輸入 API Key 和 API token，多用于 IoT Platform 與 Node-RED 不在同一個 app 時;Bluemix Service 是內部的服務調用，并不需要輸入?yún)?shù)，主要用于 Node-RED 與 IoT 在同一 App 時。因為我們的 App 里邊有 IoT Platform 服務，我們可以選擇 Bluemix Service 直接連接。選定認證方式后，需要選擇輸入類型(Input Type)，這里輸入類型有 Device Event, Device Command, Device Status, Application Status, 從名稱上我們即可知道他們 主要檢測的重點。我們在此選擇 Device Event。至于設備類型(Device Type)，設備標識(Device Id)，事件(Event)，格式(Format)等選擇 All 即可，再填寫節點名稱(Name)，點擊 OK。

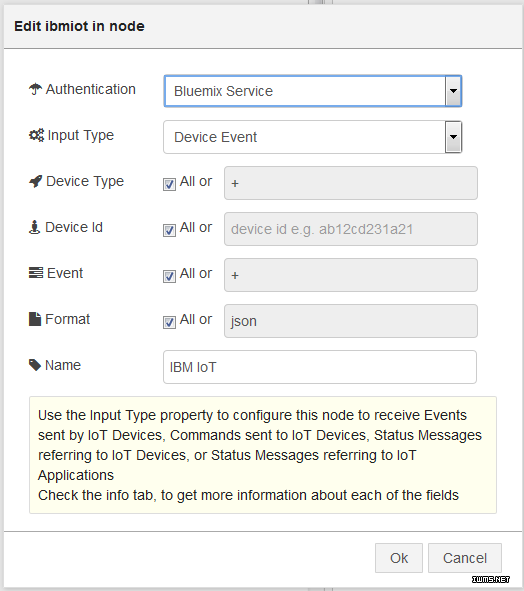

圖 17 ibmiot 節點的編輯頁面
2.在 function 區域找到 json 節點
，并將其拖拽到畫布上。我們使用此節點是為了解析 msg.payload，把一個 javascript 對象轉化為 json 字符串。 3.在 function 區域找到 function 節點
,并將其拖拽到畫布上。雙擊該節點，打開編輯頁面。在 Name 字段輸入該節點名稱(建議填上該字段，否則節點顯示名為空)，在 Function 區域已有一句 return msg; 在此之前加入如下代碼：
var message = JSON.parse(msg.payload).d ;
msg.payload = {
"message": {“alert": message.content }
};
return msg;
圖 18 function 節點的編輯頁面

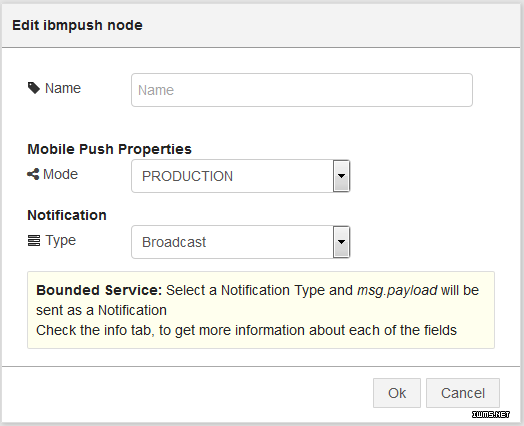

4.在 output 區域找到 ibmpush 節點
，將其拖拽至畫布。雙擊該節點，打開編輯頁面。因為當前節點所屬的應用程序有 Push 服務，所以對該節點初始化時會自動去讀取該應用程序 ID 和 push 服務的 appSecret 字段。編輯頁面上的可編輯的推送屬性只有 2 個：模式(Mode)和類型(Type)。
模式有沙箱(Sandbox)和生產(Production)模式，由于我們的證書是生產模式下的，所以我們選擇生產模式。
類型一共有 5 種：
廣播(Broadcast)：可以向所有設備發送
通過標記(By Tags)
通過設備唯一標識符(By DeviceIds)
僅 Android 設備(Only Android devices)
僅 iOS 設備(Only iOS devices)
由于我們 demo 的移動端程序僅支持 iOS 設備，所以我們選擇 alt="物聯網" width="524" height="426" />
5.在 storage 區域找到 cloudant 節點
，將其拖拽至畫布。雙擊節點，打開編輯頁面。Service 字段已經自動定位到當前應用程序里附帶的 Cloudant 數據庫;Database 字段輸入我們前面已經創建好的數據庫名;Operation 字段表明要執行的操作是插入還是刪除，因為我們要存查消息進數據庫，所以這里選擇 insert;勾上 alt="物聯網" width="508" height="371" />
