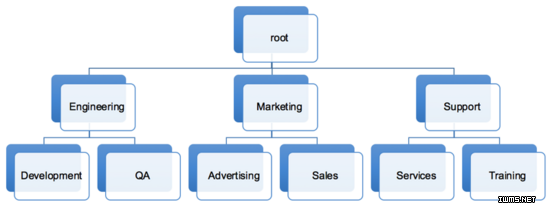

圖 8. 企業隊列層次的例子
接下來就在 Capacity-Scheduler 視圖進行配置。
選中 root 根節點，點擊 + Add Queue，依次添加 Engineering、Marketing 和 Support。
選中 Engineering 節點，點擊 + Add Queue，依次添加 Development、QA。
選中 Marketing 根節點，點擊 + Add Queue，依次添加 Advertising、Sales。
選中 Support 根節點，點擊 + Add Queue，依次添加 Services、Training。
每個隊列擁有集群容量的一小部分，而這個指定的隊列容量可以動態地從集群節點中獲得。因?yàn)榭側萘靠梢宰兓?，因此?duì)列的容量配置值表示為百分?jǐn)?shù)。
Capacity 屬性可以由系統管理員根據集群容量的百分比分配給隊列?，F(xiàn)在以工程、市場、支持和其它部門按照集群資源 3：4：2：1 的比例，即 30%、40%、20% 和 10% 來分配。
工程部旗下的開發和質量子團隊按照 1：4 的比例分配資源。市場部旗下的廣告和銷售子團隊按照 3：7 的比例分配資源。支持部旗下的培訓和服務子團隊按照 1：4 的比例分配資源。
依次選中每個隊列，進行 Capacity 屬性的設置，可以拖拽來調整百分比。Capacity 屬性在層次結構中的任何級別的總和必須等于 100%，當設置不正確的時候，配置界面會出現紅色警告。

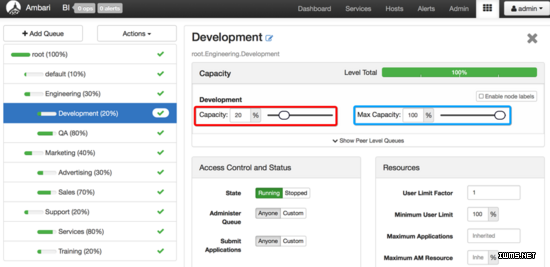

圖 9. 配置 Capacity-Scheduler
最后配置的隊列的 Capacity 屬性如圖所示，其中 Default 隊列是指不屬于工程，支持和市場部門的其它作業任務隊列。

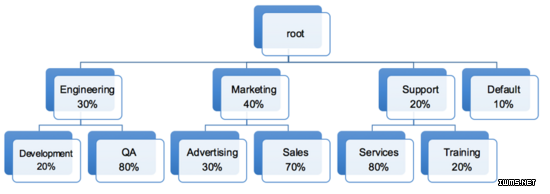

圖 10. 企業隊列層次 Capacity 的要求
資源分配流程
除了 Capacity 屬性以外，每個隊列都有一個 Max Capacity 的屬性，這個屬性可以通過一個例子來說明。例如 Hadoop 集群有 30 GB 的內存資源，根據先前描述的配置中，工程部分配到 9 GB 集群的能力，即 30 GB 的絕對容量的 30%。同樣，支持部分配到 12 GB 和市場部得到 6 GB。其它作業分配到 3 GB。
根據工程部的開發子團隊和質量子團隊之間分布在以 1：4 的比例，所以開發子團隊 1.8 GB，質量子團隊 7.2 GB。
最初，整個工程部沒有應用程序運行，工程部隊列是空閑的，而支持和市場隊列正在利用其全部計算能力。
用戶 dev1 和 dev2 分別提交作業申請，都屬于 root.Engineering.Development 隊列。盡管 root.Engineering.Development 隊列被分配為 1.8 GB，用戶 dev1 和 dev2 分別獲得了 1.8 GB，總共 3.6 GB。Capacity Scheduler 為更好地利用可用的群集資源而允許 Hadoop 集群資源彈性共享。接下來，用戶 dev3、dev4、dev5 提交更多的應用程序，也都屬于 root.Engineering.Development 隊列。即使每個被限制為 1.8 GB，也會逐步使用完隊列中的總使用容量 9 GB，接管了 root.Engineering.QA 隊列的資源。
這時用戶 qa1 提交作業申請，屬于 root.Engineering.Development 隊列，由于集群中沒有可用的空閑資源，他的應用程序必須等待。鑒 root.Engineering.Development 隊列正在利用所有可用的資源，用戶 qa1 是否可能或不能立即取回 root.Engineering.QA 隊列的保證容量，這取決于搶占參數 yarn.resourcemanager.scheduler.monitor.enable 的設置，IBM BigInsights 的缺省設置是不搶占，管理員可以從 Ambari 的管理界面上找到搶占參數的設置。

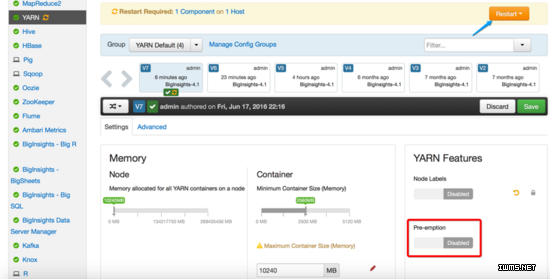

圖 11. YARN 的參數設置
隨著用戶 dev1、dev2、dev3、dev4 的作業完成，新的資源將被分配到用戶 qa1 提交的作業。這將繼續下去，直到集群穩定在預期的工程部旗下的開發和質量子團隊按照 1：4 的比例使用資源。
