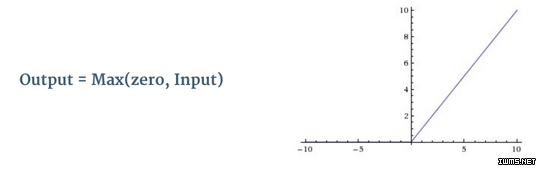

在上面圖中，在每次的卷積操作后都使用了一個叫做 ReLU 的操作。ReLU 表示修正線性單元(Rectified Linear Unit)，是一個非線性操作。它的輸入如下所示：
ReLU 是一個元素級別的操作(應用到各個像素)，并將特征圖中的所有小于 0 的像素值設置為零。ReLU 的目的是在 ConvNet 中引入非線性，因?yàn)樵诖蟛糠值奈覀兿Ｍ?ConvNet 學習的實際數據是非線性的(卷積是一個線性操作——元素級別的矩陣相乘和相加，所以我們需要通過使用非線性函數 ReLU 來引入非線性。

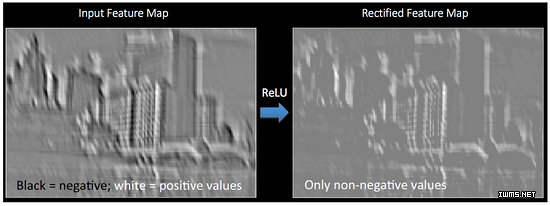

ReLU 操作可以從下面的圖中理解。它展示的 ReLU 操作是應用到上面圖 6 得到的特征圖之一。這里的輸出特征圖也可以看作是“修正”過的特征圖。
其他非線性函數，比如 tanh 或者 sigmoid 也可以用來替代 ReLU，但 ReLU 在大部分情況下表現是更好的。
池化操作
空間池化(Spatial Pooling)(也叫做亞采用或者下采樣)降低了各個特征圖的維度，但可以保持大部分重要的信息。空間池化有下面幾種方式：最大化、平均化、加和等等。
對于最大池化(Max Pooling)，我們定義一個空間鄰域(比如，2x2 的窗口)，并從窗口內的修正特征圖中取出最大的元素。除了取最大元素，我們也可以取平均(Average Pooling)或者對窗口內的元素求和。在實際中，最大池化被證明效果更好一些。

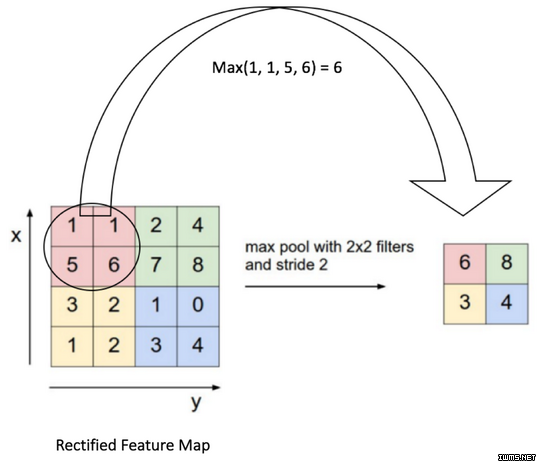

下面的圖展示了使用 2x2 窗口在修正特征圖(在卷積 + ReLU 操作后得到)使用最大池化的例子。
我們以 2 個元素(也叫做“步長”)滑動我們 2x2 的窗口，并在每個區域內取最大值。如上圖所示，這樣操作可以降低我們特征圖的維度。

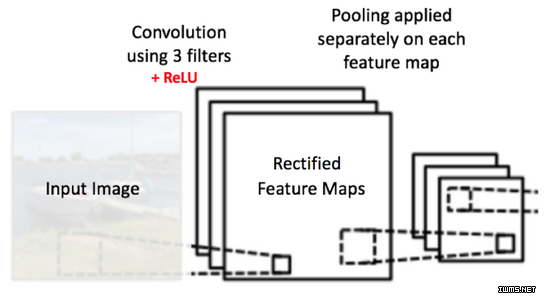

在下圖展示的網絡中，池化操作是分開應用到各個特征圖的(注意，因?yàn)檫@樣的操作，我們可以從三個輸入圖中得到三個輸出圖)。

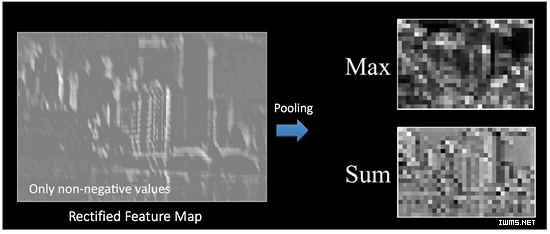

下圖展示了在圖 9 中我們在 ReLU 操作后得到的修正特征圖的池化操作的效果。
池化函數可以逐漸降低輸入表示的空間尺度。特別地，池化：
使輸入表示(特征維度)變得更小，并且網絡中的參數和計算的數量更加可控的減小，因此，可以控制過擬合
使網絡對于輸入圖像中更小的變化、冗余和變換變得不變性(輸入的微小冗余將不會改變池化的輸出——因?yàn)槲覀冊诰植苦徲蛑惺褂昧俗畲蠡?平均值的操作。
幫助我們獲取圖像最大程度上的尺度不變性(準確的詞是“不變性”)。它非常的強大，因?yàn)槲覀兛梢詸z測圖像中的物體，無論它們位置在哪里(參考 18 和 19 獲取詳細信息)。
目前為止的故事

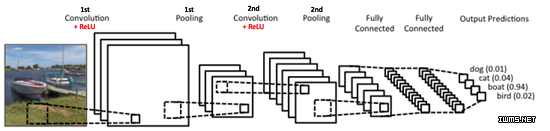

到目前為止我們了解了卷積、ReLU 和池化是如何操作的。理解這些層是構建任意 CNN 的基礎是很重要的。正如上圖所示，我們有兩組卷積、ReLU & 池化層 —— 第二組卷積層使用六個濾波器對第一組的池化層的輸出繼續卷積，得到一共六個特征圖。接下來對所有六個特征圖應用 ReLU。接著我們對六個修正特征圖分別進行最大池化操作。
這些層一起就可以從圖像中提取有用的特征，并在網絡中引入非線性，減少特征維度，同時保持這些特征具有某種程度上的尺度變化不變性。
第二組池化層的輸出作為全連接層的輸入，我們會在下一部分介紹全連接層。
全連接層
全連接層是傳統的多層感知器，在輸出層使用的是 softmax 激活函數(也可以使用其他像 SVM 的分類器，但在本文中只使用 softmax)。“全連接(Fully Connected)”這個詞表明前面層的所有神經元都與下一層的所有神經元連接。如果你對多層感知器不熟悉的話，我推薦你閱讀 這篇文章 。
