Spark基本工作流程
相關術語解釋
Spark應用程序相關的幾個術語：
Worker：集群中任何可以運行Application代碼的節點，類似于YARN中的NodeManager節點。在Spark alt="物聯網" width="534" height="244" />
具體來說，以SparkContext為程序運行的總?cè)肟?，在SparkContext的初始化過程中，Spark會分別創建DAGScheduler作業和TaskScheduler任務調度兩級調度模塊。
其中作業調度模塊是基于任務階段的高層調度模塊，它為每個Spark作業計算具有依賴關系的多個調度階段(通常根據shuffle來劃分)，然后為每個階段構建出一組具體的任務(通常會考慮數據的本地性等)，然后以TaskSets(任務組)的形式提交給任務調度模塊來具體執行。而任務調度模塊則負責具體啟動任務、監控和匯報任務運行情況。

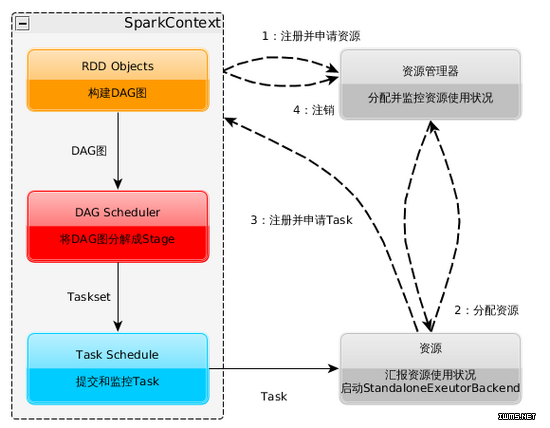

詳細的運行流程為：
構建Spark Application的運行環境(啟動SparkContext)，SparkContext向資源管理器(可以是Standalone、Mesos或YARN)注冊并申請運行Executor資源;
資源管理器分配Executor資源并啟動StandaloneExecutorBackend，Executor運行情況將隨著心跳發送到資源管理器上;
SparkContext構建成DAG圖，將DAG圖分解成Stage，并把Taskset發送給Task Scheduler。Executor向SparkContext申請Task，Task Scheduler將Task發放給Executor運行同時SparkContext將應用程序代碼發放給Executor。
Task在Executor上運行，運行完畢釋放所有資源。
作業調度模塊和具體的部署運行模式無關，在各種運行模式下邏輯相同。不同運行模式的區別主要體現在任務調度模塊。不同的部署和運行模式，根據底層資源調度方式的不同，各自實現了自己特定的任務調度模塊，用來將任務實際調度給對應的計算資源。接下來重點介紹下YARN cluster模式的實現原理和實現細節。
YARN cluster運行模式的內部實現原理
Spark有多種運行模式，在這里主要介紹下YARN cluster模式的內部實現原理。如下圖是YARN cluster模式的原理框圖，相對于其他模式，該模式比較特殊的是它需要由外部程序輔助啟動APP。用戶的應用程序通過輔助的YARN Client類啟動。YARN cluster模式和YARN client模式的區別在于：YARN client模式的AM是運行在提交任務的節點，而YARN cluster模式的AM是由YARN在集群中選取一個節點運行，不一定是在提交任務的節點運行。例如spark-shell如果需要使用YARN模式運行，只能為 yarn-client 模式，啟動命令可以使用 spark-shell --master yarn-client 。
Client類通過YARN Client API提交請求，在Hadoop集群上啟動一個Spark ApplicationMaster，Spark ApplicationMaster首先注冊自己為一個YARN ApplicationMaster，之后啟動用戶程序，SparkContext在用戶程序中初始化時，使用CoarseGrainedSchedulerBackend配合YARNClusterScheduler，YARNClusterScheduler只是對TaskSchedulerImpl的一個簡單包裝，增加了對Executor的等待邏輯等。
根據Client類傳遞的參數，Spark ApplicationMaster通過YARN ResourceManager/NodeManager的接口在集群中啟動若干個Container，用于運行CoarseGrainedExecutorBackend.CoarseGrainedExecutorBackend在啟動過程中會向CoarseGrainedSchedulerBackend注冊。
CoarseGrainedSchedulerBackend是一個基于Akka Actor實現的粗粒度的資源調度類，在整個Spark作業運行期間，CoarseGrainedSchedulerBackend主要負責如下功能：
監聽并持有注冊給它的Executor資源
根據現有的Executor資源，進行Executor的注冊、狀態更新、相應Scheduler的請求等任務的調度
模式的實現細節
Spark的各種運行模式雖然在啟動方式、運行為之、調度手段上有所不同，但它們所要完成的任務基本是一致的，就是在合適的位置安全可靠的根據用戶的配置和作業的需要管理和運行任務，在運行調度過程中需要考慮的問題主要為：
環境變量的傳遞
JAR包和各種依賴文件的分發
任務的管理和序列化等
用戶參數配置
用戶及權限控制
環境變量的傳遞
Spark的運行參數有很大一部分是通過環境變量來設置的，例如Executor的內存設置、Library路徑等。在Cluster模式下就涉及到環境變量在各個Worker節點的傳遞問題。不同的運行模式有不同的傳遞方式。需要指出的是，在Local模式下，不存在環境變量的傳遞問題。
