一、背景
項目背景是某企業的AAA管理系統， AAA 即 Authentication(認證)、Authorization(授權)、Accounting(記賬)，是網絡設備的一種集中化管理機制，可以在不同設備上為用戶設置不同的權限，對網絡安全起到監視作用。
AAA服務是基于TACACS+協議(Terminal Access Controller Access Control System Plus)，TACACS+是在 TACACS 協議的基礎上進行了功能增強的安全協議，最早由Cicso提出并開放標準。該協議與 RADIUS 協議的功能類似，采用客戶端/服務器模式實現 網元與 TACACS+ 服務器之間的通信，使用TCP 49端口。
每次TACACS+ 交互主要實現： 認證 (Authentication): 確認訪問網絡的用戶身份，判斷訪問者是否合法 授權( Authorization ): 對通過認證的用戶，授權其可以使用哪些服務 記賬( Accounting )：記錄用戶的操作行為、發生時間
1.問題描述

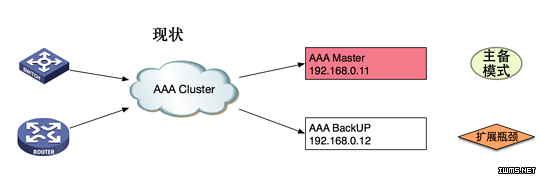

系統架構如下圖所示，服務器采用一主一備模式，一般情況下由Master服務器處理請求，如果它故障或者負荷過高、無法快速響應請求，網元會將請求發送到BackUP服務器處理。AAA Server上運行守護進程處理請求，記為TACACSD。
容量計算>服務端資源需求T= 認證請求規模g(n) / TACACSD運算能力 f(n)
在很長一段時間內，原有架構可以滿足應用需求，但是隨著集中化的深入推進，資源不足的問題日益嚴重：Master負荷早已爆滿，BackUP的負荷也幾乎與Master相當，而且請求從Master切換到BackUP的時候，非常容易引起失敗。 主要有三個關鍵因子的變化： 1、管理設備數量增長10倍，而且還要繼續增長 2、網絡配置自動化，單一網元的巡檢、配置操作有數量級的提升
3、TACACSD程序本身存在性能瓶頸，CPU消耗隨著設備數量增長而增長
前兩個因素屬于業務需求，不能調整，程序性能問題涉及開發周期問題(這塊以后再單獨分析)，迫于業務壓力，我們必須快速尋找一種變通方案。
2.選型要求
在選擇適用方案之前，我們必須考慮以下幾個要求：
可伸縮性(Scalability)當服務規模(設備數量、自動化操作次數)的負載增長時，系統能被擴展來滿足需求(彈性擴展服務能力)，且不降低服務質量。
高可用性(Availability)盡管部分硬件和軟件會發生故障，整個系統的服務必須是每天24小時每星期7天可用的。(必須去除原來過于依賴單一服務器的瓶頸)
可管理性(Manageability)整個實現應該易于管理，提供靈活的負載均衡策略支持。
價格有效性(Cost-effectiveness)整個實現是經濟的。這個怎么說呢，比如這個問題吧，有人說：買四層交換機啊? 沒錢!宇宙上最好服務器來一臺? 沒錢!! 于是我們的主要探索方向放在了開源軟件，感謝開源社區解救窮人。
二、前戲
我們首先想到的是HAProxy，一款經典的負載均衡開源軟件。 特別是具備以下幾個特點：配置維護簡單，支持熱備，支持后端服務器的狀態檢測，可以自動摘除故障服務器;支持TCP 代理;支持Session的保持。
tcp
The instance will work in pure TCP mode. A full-duplex connection will be established between clients and servers, and no layer 7 examination will be performed. This is the default mode. It should be used for SSL, SSH, SMTP, ...
vi haproxy.cfg
listen AAA-Cluster
mode tcp
bind 49
option tcplog
source 0.0.0.0 usesrc clientip
server AAA-Server-210 192.168.3.10:49
server AAA-Server-211 192.168.3.11:49
1.HAProxy+TProxy

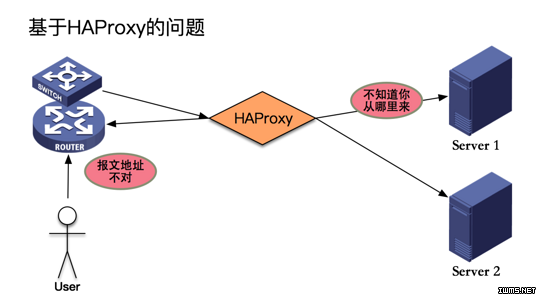

當我們滿懷希望地推進之時，一個要命的問題擺在面前：后端的AAA服務器上看到的連接的Source IP都不再是用戶原始的IP，而是前端的HAProxy服務器的IP，
官方文檔對于source調度算法的描述：
source
The source IP address is hashed and divided by the total weight of the > running servers to designate which server will receive the request. This ensures that the same client IP address will always reach the same server as long as no server goes down or up. If the hash result changes due to the number of running servers changing, many clients will be directed to a different server.
