雖然我們能夠在Swarm集群當中部署任意數量的服務，但這并不代表各項服務全部可為用戶所訪問。而新的Swarm網絡使得各項服務之間能夠更為輕松地實現彼此通信。
下面我們將共同探討如何利用其對各服務進行公開。我們還將嘗試將一套代理機制整合至Swarm網絡當中，從而更為充分地發揮1.12版本帶來的優勢。
在開始進行之前，我們需要設置一套用于演示的集群。
環境設置
要完成本示例，我們假定大家已經擁有一套版本為v0.8或者更高的Docker Machine，其中包含版本為v1.12或者更高的Docker Engine。最便捷的獲取方法就是通過Docker Toolbox下載。
如果您是Windows用戶，請利用Git Bas運行全部示例(通過Docker Toolbox安裝)。
docker-machine create -d virtualbox node-1 docker-machine create -d virtualbox node-2 docker-machine create -d virtualbox node-3 eval $(docker-machine env node-1) docker swarm init \ --advertise-addr $(docker-machine ip node-1) \ --listen-addr $(docker-machine ip node-1):2377 TOKEN=$(docker swarm join-token -q worker) eval $(docker-machine env node-2) docker swarm join \ --token $TOKEN \ $(docker-machine ip node-1):2377 eval $(docker-machine env node-3) docker swarm join \ --token $TOKEN \ $(docker-machine ip node-1):2377
現在我們已經擁有了一套Swarm集群，接下來是部署一項服務。

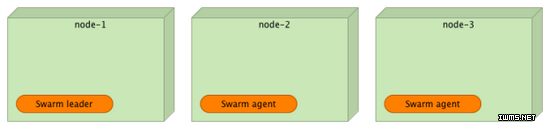

包含三個節點的Docker Swarm集群
向集群中部署服務
為了檢驗新的Docker Swarm網絡功能，我們首先創建以下兩套網絡。
eval $(docker-machine env node-1) docker network create --driver overlay proxy docker network create --driver overlay go-demo
其一將用于代理與面向API公開的服務之間的通信。而其二(go-demo)則面向全部用于構建go-demo服務的容器。該服務包含兩套容器，且利用MongoDB用于存儲數據，而vfarcic/go-demo則作為配備API的后端。
我們將從數據庫起步。由于其不會公共開放，因此不需要將其添加至代理當中。這里，我們直接將其附加至go-demo網絡。
docker service create --name go-demo-db \ --network go-demo \ mongo
數據庫上線并開始運行后，我們接下來部署后端。由于我們希望外部用戶能夠使用該API，因此應當將其納入代理。我們將其同時附加至兩套網絡(proxy與go-demo)。
docker service create --name go-demo \ -e DB=go-demo-db \ --network go-demo \ --network proxy \ vfarcic/go-demo

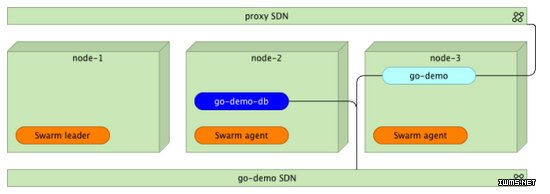

由三臺節點、兩套網絡與多套容器構成的Docker Swarm集群
現在兩套容器都運行在集群當中，且能夠彼此通過go-demo網絡進行通信。下面將代理引入其中。我們這里使用HAProxy。
需要注意的是，我們并沒有指定端口，這意味著沒有任何一套容器能夠?yàn)間o-demo網絡之外的請求所訪問。
設置一項代理服務
我們可以通過多種方式建立代理機制。其一利用HAProxy創建一套新鏡像，其中包含各配置文件。這種方式比較適合服務數量相對固定的情況。否則，我們應當創建一套每當有新服務(而非新版本發布)出現時即進行新配置的鏡像。
通過第二種方法，其將以分卷形式存在，我們能夠在必要時僅修改配置文件而非整套新鏡像。然而，這種作法也存在弊端。在部署至一套集群時，我們應當盡可能避免使用分卷。接下來大家會看到，代理就是不需要分卷的機制之一。另外，--volume可替換為docker service命令中的—mount參數。
第三種選項是使用專門與Docker Swarm協作的代理之一。在這種情況下，我們將使用vfarcic/docker-flow-proxy容器，其由Docker Flow: Proxy項目創建而成。其基于HAProxy且擁有多項其它功能，允許我們通過發送HTTP請求對其進行重新配置。
下面一起來看：
docker service create --name proxy \ -p 80:80 \ -p 443:443 \ -p 8080:8080 \ --network proxy \ -e MODE=swarm \ vfarcic/docker-flow-proxy
我們開啟的端口80與443將負責處理互聯網流量(HTTP與HTTPS)。第三個端口則為8080，我們將利用它向代理發送配置請求。另外，我們強調其應當歸屬于proxy網絡。如此一來，由于go-demo也被附加至同一套網絡，意味著代理能夠通過SDN對其進行訪問。
在這套代理的幫助下，我們實現了最實用的網絡路由功能之一。無論大家在哪臺服務器上運行該代理，我們都能夠向任意節點發送請求，而Docker網絡會確保其被重新定向至代理之一。
