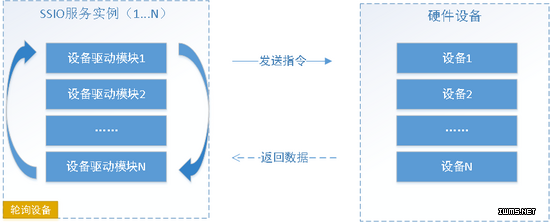

(2 )并發模式： 只有網絡通訊時可以使用這種控制模式。并發通訊模式是集中發送所有設備的請求指令，框架是采用循環同步方式發送請求命令。還有進一步提高的機會，采用并行異步方式集中發送請求命令。硬件設備接收到指令后進行校驗，校驗成功后返回對應指令的數據，通訊平臺異步監聽到數據信息后，進行接收操作，然后再進行數據的分發、處理等。如下圖：
(3 )自控模式： 只有網絡通訊時可以使用這種控制模式。自控通訊模式與并發通訊模式類似，區別在于發送指令操作交給設備驅動本身進行控制，或者說交給二次開發者，二次開發者可以通過時鐘定時用事件驅動的方式發送指令數據。硬件設備接收到指令后進行校驗，校驗成功后返回對應指令的數據，通訊平臺異步監聽到數據信息后，進行接收操作，然后再進行數據的分發、處理等。
自控通訊模式可以為二次開發者提供精確的定時請求實時數據機制，使通訊機制更靈活、自主，如果多個設備驅動使用同一個IO通道的話，時間控制會有偏差。如下圖：
(4 )單例模式： 只有網絡通訊時可以使用這種控制模式。在一個服務實例內只能有一個設備驅動，相當于一個設備驅動對應著N多個硬件設備終端。更適合通訊的數據協議有固定的標準，以命令關鍵字處理不同的數據。適用于高并發的硬件終端設備主動上傳數據，服務器端根據數據信息進行處理和返回相應的數據。如下圖：
五.跨平臺Windows和Linux
(1 )Windows 運行效果
(2)Linux運行效果
開源地址： https://github.com/wxzz/ServerSuperIO
百度網盤： http://pan.baidu.com/s/1eRy0inK
