對場的控制通過控制器件的引腳6(CFE端)實現。應答器的負載調制會在基站天線上產生微弱的調幅，這樣，通過二極管對基站天線電壓的解調即可回收標簽調制的數據流。U2270B的外圍電路如圖3所示。

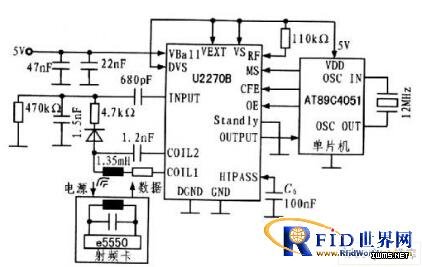

圖3 U2270B外圍結構
1.2 射頻卡基站器件U2270B的支撐電路
1.2.1 電源模塊
U2270B的VS(電源)為內部電路提供電源，VEXT為天線和外部電路提供電壓。對于U2270B基站電源有3種設計模式：第1種是單電壓供電，即引腳DVS、VEXT、VS、VBall使用5 V電源;第2種是雙電壓供電，即引腳Vs使用5 V電壓，而引腳DVS、VEXT、VBall使用7～8 V電壓;第3種是電池電壓供電，引腳VEXT和Vs由內部電池供給，而引腳DVS和VBall使用7~16 V外部電壓，對于這種供電方式，U2270B的低功耗模式是可供選擇的。該學生考勤系統設計采用第2種電源供給方案。
1.2.2 頻率設置
該頻率設置是U2270B輸出的天線驅動頻率，而天線端子線圈的發射頻率最終是由線圈回路的電阻、電容決定的，這個頻率越接近發射頻率，則發射功率越強。 U2270B的天線驅動頻率可自行設置，該系統設計頻率設置是由流入RF端的電流值決定的，而Vs是由內部電源供給，所以可以通過改變Vs端和RF端之間的電阻值進行設定。
經過計算，設定的電阻值分別為R8=68 Ω，R9=43 Ω，這樣射頻頻率為125 kHz。
1.2.3 天線模塊
該系統設計的天線模塊只涉及到電容，電阻和線圈，但是對于各個元器件的選值是比較精確的。從U2270B的Coil1和Coil2端口出來經電容，電阻和線圈組成一個IC串聯諧振選頻回路，其作用就是從眾多頻率中選出有用信號，濾除或抑制無用信號。由串聯諧振電路的諧振角頻率可知諧振頻率：
當從Coil1、Coil2出來的脈沖滿足該頻率設置要求后，串聯諧振電路就會啟振，在回路兩端產生一個較高的諧振電壓VL=QVs。其中，Vs為 U2270B的Coil1、Coil2端的輸出電壓，線圈兩端的諧振電壓VL一般可能介于200～350 V之間，所以線圈兩端的電容耐壓值要高，熱穩定性要好，因此對諧振回路的電容要求就比較高。當諧振電壓達到一定數值就會通過感應電場給應答器供電，當應答器進入感應電場范圍內，應答器內部電路就會在諧振脈沖的基礎上進行非常微弱的調幅調制，再由U2270B讀取。Q為諧振回路的品質因數，用于描述回路的儲能與其耗能之比：
