一、系統概述
安全生產事關人民群眾的生命和財產安全，各級政府一貫高度重視工程建設安全生產問題，并采取一系列措施不斷加強安全生產工作。如何改變目前隧道施工過程安全管理落后的管理模式，實現管理的現代化、信息化成為管理者研究的重要課題。因此，借助以災害預防、事故救助、電子信息化等先進的管理手段是隧道建設安全管理的必然選擇。蘇州任輝科技有限公司根據隧道建設安全管理的需要研發的隧道施工人員及設備安全監測管理系統為隧道建設安全管理提供了嶄新的安全管理理念。
隧道施工人員及設備安全監測管理系統是在第二代無線射頻(RFID)識別技術、無線視頻監控技術的基礎上，結合先進的通信、計算機及網絡技術成功研發的綜合管理平臺。系統是集施工現場視頻監控、隧道施工人員考勤、區域定位、安全預警、災后急救、日常管理等功能于一體，也是國內技術領先、運行穩定、設計專業化的隧道施工現場監測系統。使管理人員能夠隨時掌握施工現場人員、設備的分布狀況和每個人員和設備的運動軌跡，便于進行更加合理的調度管理。當事故發生時，救援人員也可根據隧道施工人員及設備安全監測管理系統所提供的數據、圖形，迅速了解有關人員的位置情況，及時采取相應的救援措施，提高應急救援工作的效率。這一科技成果的實現，將為隧道建設的安全生產和日常管理再上新臺階提供有力保障。
隧道施工人員及設備安全監測管理系統包含兩個子系統：無線視頻監控子系統和隧道施工人員安全管理子系統。
二、系統設計原則
1、實現直觀的、實時的現場施工畫面數字化管理。
2、實現隧道施工作業人員進出的有效識別，實現施工人員分布的可視化，并使系統管理充分人性化、信息化和高度自動化。
3、一旦發生安全事故，通過該系統立刻可以知隧道施工作業面工作人員的數量，保證搶險救災和安全救護工作的高效運作。
4、 系統設計的安全性、可擴容性、易維護性和易操作性。
5、 標準化：網絡視頻監控系統就是要實現在網絡系統上的圖像傳輸和共享。本系統采用的產品均遵循網絡協議和傳輸標準的要求。
6、 穩定可靠性原則：系統的穩定、可靠性是系統的重要指標，直接影響系統的各項功能的發揮和系統壽命。因此從系統設計到設備選型，都應遵守這一原則。我們的方案在充分考慮用戶實際情況的基礎上，所有系統中的硬件設備均經過嚴格測試使用，減少了環境因素造成故障的可能性。設備選用國際知名品牌，技術采用國標領先、穩定的新技術。比如無線設備我們選用IEEE802.11a標準的無線設備，實踐證明，它抗干擾性、傳輸穩定性要明顯優于其它無線傳輸設備，有力的保障了這一點。
7、 易用性和先進性結合原則：充分利用當代先進的技術和手段，建成一套先進實用的監控系統，是我們這次設計的根本目的。軟件使用界面良好，用戶安裝相應軟件后就可進行實現監控，實現智能控制，不用單獨設置。因此，從用戶角度出發，特別注重系統的易用、方便和直觀，強調系統的綜合能力和總體性能。
三、系統設計方案
3.1隧道施工人員安全管理子系統
本系統遵循"統一發標識卡、統一裝備、統一管理"的原則，按準許進入隧道的人員和班組實行"一人一卡"制，該標識卡可視為"上崗憑證"或"隧道準入證"。具體方案如下：
隧道施工單位在隧道中安裝一定數量的信號收發器，具體位置根據現場情況而定，以滿足區域定位為準。
隧道施工單位向有關人員統一配發并裝備無線標識卡，無線標識卡安裝在安全帽的合適位置。
每張無限標識卡具有唯一卡號，卡號對應員工的基本信息，包括姓名、年齡、性別、所屬班組、所屬工種、職務、本人照片、家屬信息等初始化到系統數據庫中。
進入隧道的人員必須佩戴裝有無線標識卡的安全帽。當此人經過隧道的信號收發器時，立即被系統識別，并通過系統網絡的信息交換，將此人通過的路段、時間等信息傳輸至安全監控中心記錄，并可同時在地理信息大屏幕墻上出現提示信息，顯示通過人員的姓名等。

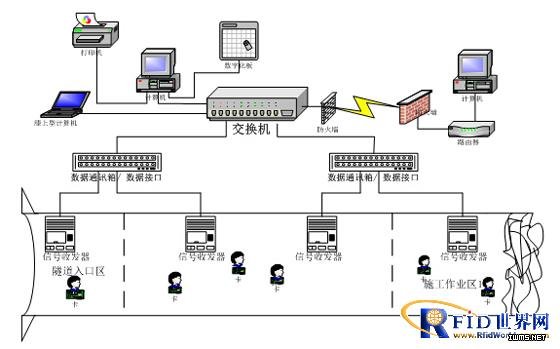

3.1.1系統網絡結構拓?fù)鋱D
