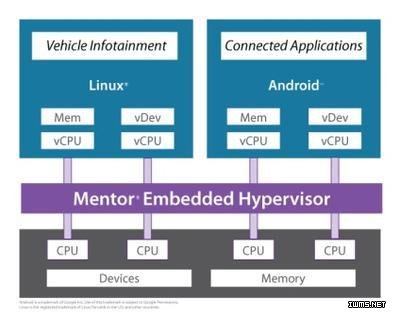

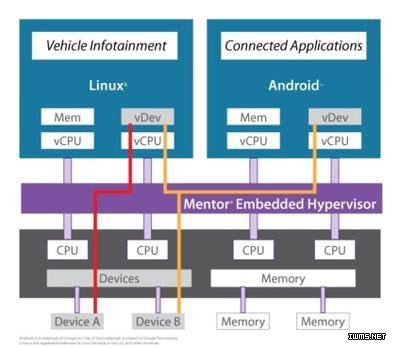

一個 Hypervisor 不僅僅是如圖3所示的簡單分離，它還提供了一種機制限制周邊設備進入特定的應用程序域。就車載信息娛樂系統而言，我們可能想要限制對車載 CAN 總線的使用，只允許車載信息娛樂系統接入CAN數據，而聯網的 Android 應用程序接入數據只能通過進程間通信(IPC)和基于 Linux 車載信息娛樂系統應用程序。同時，我們想要 Linux 和 Android 都可以使用 本地的記憶卡查看媒體文件。圖4說明了一個 Hypervisor 如何允許我們直接映射及準虛擬化外圍設備。這使得開發者能夠限制訪問CAN總線及實現如記憶卡等其它資源的共享。
用一個Hypervisor來分離和共享外圍設備。
在真實場景中測試可靠性
到現在為止我們已經說明了設計物聯網系統的兩種可能的方法，實時操作系統的使用和類型1 Hypervisor。當然多種不同的變更和理想的方法還要取決于具體的設備。然而所有連接系統都會受益于某種程度的測試以確保其實地操作的正確性。對連接設備的自動化安全峰值測試和壓力測試就是一個例子，說明協議?；蜻^程控制功能的失敗是可以檢測的。此外，設備的功能性健康是可以在模擬攻擊中確定的。應該執行的其他測試包括發送無效或分散的數據包，執行測試框架，探測已知的軟件棧的漏洞。執行這些測試可以增加連接設備在實際應用中的魯棒性。
可更新性設計
移動設備的用戶熟知需經常性升級設備，修補漏洞，添加安全更新或增加設備性能 -- 所有這些都毫不費力地通過“空中下載技術”來完成。基于實時操作系統的進程模式和使用類型1 Hypervisor 都能促進嵌入式系統的設計，該系統可以一種安全的方式通過空中下載技術實現更新。通過分離可不斷加載和卸載的應用子系統，這兩種方法可隨著時間的推移更新特定子系統，修復漏洞或在開發和實際應用時解決可靠性問題。
結論
物聯網設備的廣度和相關功能經常需要開發人員集成來自多種途徑的代碼，包括國內的，商業的和開源的。所有這些都會增加對物聯網（IoT）聯網設備的靈敏度和可靠性的負面沖擊。使用包含進程模式的實時操作系統來分離應用子系統和使用類型1 Hypervisor 來整合多個操作系統對于在應用程序和系統中引進互聯性是有效途徑， 因后者在執行過程中需要較高水平或可靠性。
除了選擇合適的系統架構和技術方法，設計師還必須及時添加額外的測試來確保正確的操作，考慮設備的整個操作生命周期，具備快速，無縫，盡可能輕松地更新設備軟件的能力。
###
