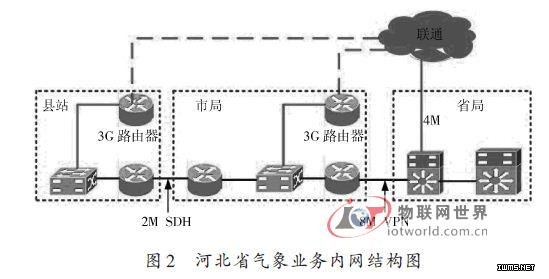

河北省氣象業務內網結構圖如圖2所示
3.2 BFD方案
雙向轉發檢測(BFD)協議，是一種高速的獨立HELLO協議，是與鏈路、接口、隧道、路由或其他網絡轉發部件建立聯系的中間系統到中間系統協議。從基礎傳輸技術中經過逐步發展而來的，它可以檢測網絡各層的故障，提高故障檢測與恢復速度。BFD提供了一種檢測鏈路或系統轉發傳輸流能力的簡單方法。
在省局設立供BFD會話測試的服務器，縣局交換機上啟動與省局的BFD會話，添加BFD監控的靜態路由，該路由根據BFD狀態而決定是否生效，從而可實現路由的自動切換。
3.3 交換機設置
在市縣局核心交換機原來基礎上增加一個以太口連接RM1800-20W,以華為交換機為例，增加配置如下：
建立的BFD會話名稱為qwer,10.48.36.18是省局供BFD會話測試的服務器，xx.xx.xx.xx是臺站的業務網VLAN的地址，yy.yy.yy.yy為臺站主通道路由地址，zz.zz.zz.zz為臺站3G路由器地址。
兩條路由中，trackbfd-sessionqwer就是用BFD會話監控主通道路由，會話狀態決定主路由是否可用;preference100是保證3G路由在主通道能用時，優先級低于主通道。
3.4 RM1800-20W配置
3.4.1 LAN口配置
把LAN口與市縣交換機相連，并配置IP地址：10.x.x.1/255.255.255.0,IP地址與交換機端口的地址在同一網段。
3.4.2 撥號接口設置
在撥號接口的基本設置中修改接入點為sjzqxj.hb-jc.heapn;在高級設置中去掉勾選項“識別無效DNS”,其他設置默認。
3.4.3 路由設置
在靜態路由設置中添加一條靜態路由，目的地址為縣站業務內網網段，下一條為交換機與RM1800-20連接端口地址。
3.5 3G路由器并網
把配置后的3G路由器固定，用網線連接到三層交換機上已配置好的端口。

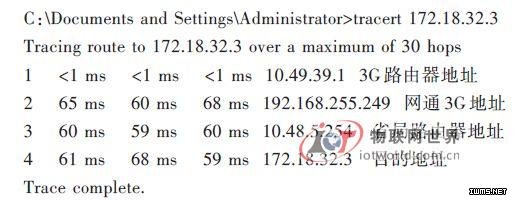

斷開主通道，查看網絡狀態，從縣局業務主機用跟蹤命令跟蹤省局業務主機，得到如下結果，說明到省局的3G線路正暢通。
3.6 VPN接入交換機設置
