三、應用系統架構
同方股份有限公司作為南水北調東線一期工程山東段調度運行管理水量調度、綜合會商、閘(泵)站監控與信息采集系統的承建單位,結合公司在物聯網應用和IT信息化方面的建設經驗,提出了基于統一信息采集平臺的、業務分層的調度運行業務應用系統架構。從需求整體來考慮,山東段干線公司中心、分中心以及管理處的信息數據是在數據展示上分開的,但是邏輯上是統一管理,信息監測和管理系統以及工程管理系統的主要功能實現依賴相關的數據采集和獲取,數據采集在本系統中至關重要,而本項目的數據來源有多樣性和不確定性:多樣性體現在數據來源于異構的數據庫、實時上傳的數據、移動設備上報的數據、半自動手動批量導入數據、人工輸入數據以及外部氣息、凌情數據等;不確定性體現在數據類型暫時不能全部明確、數據格式內容還需要具體明確、數據存儲方式不明確、數據完整性驗證方式不明確、異常數據報警規則可能有多種方式等;基于以上考慮,設計了數據采集接收系統(即統一的信息采集平臺)實現各種類型、各種途徑數據的多種方式采集和處理,該數據采集接收系統在整個應用系統的設計中非常關鍵,它既要兼顧到數據的完整性,也要考慮到系統的擴展性,在不修改主體程序的情況下能通過編寫驅動等方式實現有效數據的接入,支持各種方式的數據接入。數據采集接收系統(即統一的信息采集平臺)同時還要提供統一的數據訪問接口、數據推送系統和報警系統。

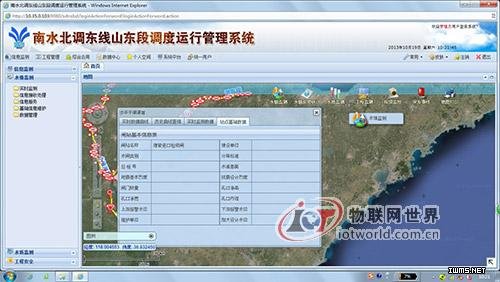

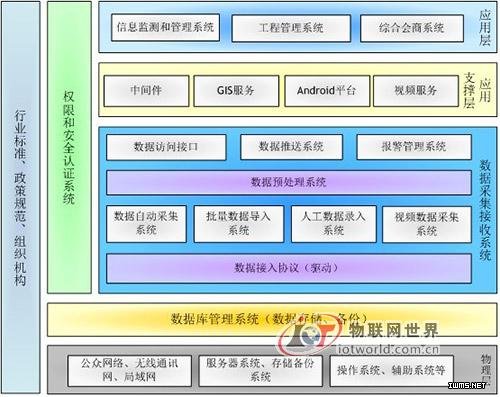

在保證各種監測數據的有效性、準確性和完整性的基礎上通過GIS、web和android等平臺來展示、分析處理,為信息監測和管理系統和工程管理系統提供可靠的數據支持。調度運行管理系統的業務應用系統架構圖如下圖所示:
整個調度運行管理業務應用系統可分為4層:
1、物理層:包括網絡環境、硬件系統、操作系統、數據庫管理系統等;
2、數據采集子系統:
1)數據接入?yún)f(xié)議:為不同的數據接入提供數據轉換協議和接入系統的方法,可以動態加載和卸載;
2)自動采集數據:有些協議支持的數據需要自動的、定期的由系統自動采集數據;
3)批量數據采集系統:支持半自動化的數據采集,如對人工表格或者PDA離線數據進行批量導入到系統中;
4)人工數據錄入系統:支持不同類型數據的人工錄入;
5)數據預處理系統:對接入到系統的數據進行初步計算、完整性校驗等工作;
6)數據訪問接口:提供其他模塊訪問數據的接口以及訪問儀器設備參數接口,并且支持按權限、按組織結構查詢、修改數據;
7)數據推送系統:數據雙向推送:一方面提供監聽注冊接口,對需要實時推送數據的模塊進行數據推送,另一方面將配置信息遠程推送到遠程儀器設備上;
