1. 系統概述
1.1. 系統背景
貨車車輛管理的特點是車輛多、車型多，管理難度較大;如何拓寬管理視角，提高車輛運行效率，增強行車安全，加強車輛績效管理是當前急需解決的問題。雖然貨區車輛管理資料和數據庫比較完善，但是這些資料都需要人工輸入電腦數據庫或者停車核對相關的證件才能查驗，在車流量大、行車速度要求高的閘口很難實施，而且費時費力。在貨區車輛進出口、稱重區，和卸載區如何能夠快速有效地采集數據、遠距離稽查和判斷系統成了首要的問題。采貨廠、發電廠、貨場、垃圾場等單位每天都會有大量的物資運輸車輛進出，需要進行停車、登記、稱重等程序，由操作人員將數據手工錄入計算機，不僅耗時，而且誤差率大，此外還容易滋生人為舞弊行為，給企業造成大量經濟損失。
1.2. 現狀與分析
根據目前貨場車輛人工管理的現狀，我司提出結合RFID技術、電子汽車稱重技術、通訊技術、自動控制技術、數據庫技術以及計算機網絡技術解決方案,該系統可自動記錄進出裝有電子標簽的車輛車牌號、重量信息、時間信息等，并寫入主機數據庫，能有效杜絕人為誤差，防止過衡堵塞、作弊等情況的發生，保證原始數據采集的準確性，減少經濟損失。
在運貨的路線上設置兩個稱重點，其分別為裝貨點和卸貨點。當車輛進入稱重點后觸發讀寫器讀卡，并將車輛的詳細信息傳給PC機，通過標簽信息進行匹配，檢查車輛在運輸過程中是否有貨物損失。
2. 系統介紹
2.1. 系統原理
對于所有進入貨場的車輛進行智能化管理，要求每一輛進場運貨的車輛配發一張專用RFID標簽，該專用標簽存有運貨車車主姓名、皮重/車牌號/材料類型/凈重/裝貨地點/目的地/打印時間年月日等信息。在運輸?shù)穆肪€中設置四個稱重點。首先運貨車空車進入采貨區域經過汽車衡稱重時觸發讀寫器讀卡，讀寫器將車載標簽內信息傳送給主機，同時指令電子衡傳送車輛車重信息;運貨車裝載貨物后離開采貨區域經過汽車衡稱重時觸發讀寫器讀卡，讀寫器將車載標簽內信息傳送給主機，同時指令電子衡傳送車輛車重信息，本次車重信息與空車車重信息進行對比，計算車輛上裝載的貨物重量;當運貨車輛到達運輸終點經過汽車衡稱重時觸發讀寫器讀卡，讀寫器將車載標簽內信息傳送給主機，同時指令電子衡傳送車輛車重信息;卸載貨物后空車經過汽車衡稱重時觸發讀寫器讀卡，讀寫器將車載標簽內信息傳送給主機，同時指令電子衡傳送車輛車重信息，與終點車重信息進行對比，計算出貨物重量。此重量與采貨區運貨物重量進行對比，最終判斷出在運輸過程中是否有丟失。
2.2. 系統組成結構圖

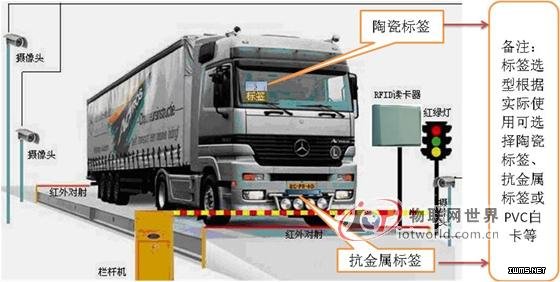

圖1：系統組成結構圖
本系統由讀寫器、電子標簽、汽車衡、稱重儀器、紅外線對射器、LED燈顯示屏、信號燈、視頻監控、服務器等組成。
2.3. 網絡拓?fù)浣Y(jié)構圖
系統網絡拓?fù)浣Y(jié)構圖包括監控管理系統、智能車輛管理、稱重主機、采樣主機、回皮主機、實時監控、數據庫服務器和其他在線工作站等。各單元系統之間通過廠內局域網聯結在一起，實現數據共享。
2.4. 系統流程圖
圖3：系統流程圖
所有運輸車輛在進入裝貨區之前通過RFID識別記錄車輛信息，并過磅稱重，稱重完畢，服務器自動記錄稱重信息，顯示屏顯示稱重信息;運輸車輛進入裝貨區域進行裝貨，裝貨完成后駛出裝貨區域再次稱重，重量信息自動錄入系統，LED等給出重量提示;運輸車到達目的地駛進卸貨區通過RFID識別記錄車輛信息，并過磅稱重，稱重完畢，服務器自動記錄稱重信息，顯示屏顯示稱重信息;運輸車完成卸貨，卸貨完畢后進行磅秤稱重，最終記錄重量信息。通過信息比對判斷出貨是否有遺漏或殘留。
