系統架構
五、系統組成
1、前端車載監控系統

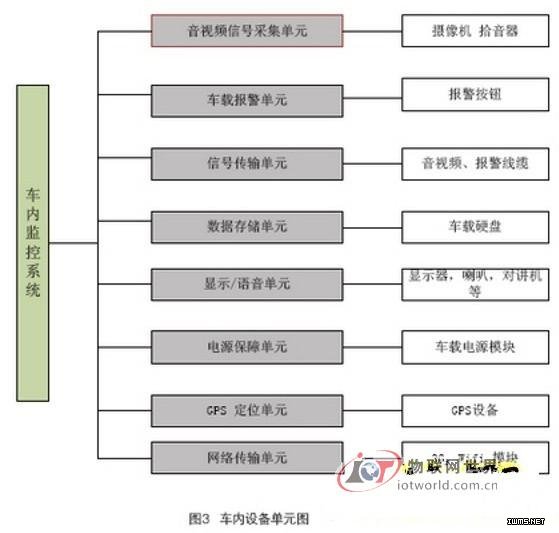

前端系統通過公安警務人員對車輛的起動，直接開啟車載監控設備的啟動，由一體化云臺攝像機及一個車載半球采集車外部視頻信息，通過車載半球內置的麥克采集車內音頻信息，交由車載監控主機壓縮存儲。車上警務人員可通過車載鍵盤控制云臺攝像機的轉動，并從車載顯示屏上實時觀看車外場景。在遇到緊急情況時，可觸發報警信號，并通過手持對講機與控制中心進行語音對講。車載嵌入式監控系統借助3G無線網絡，把車輛的行駛狀態、實時位置信息、實時視頻圖像信息、語音信息以及報警信息及時傳輸給調度管理平臺，再通過調度管理平臺對信息的處理傳送到管理人員的顯示器上和大屏幕上。前端車載監控系統拓?fù)浣Y(jié)構見圖2。車載監控系統可以分為以下單元，具體如圖所示。
2、調度管理平臺
調度管理平臺采用多層聯網架構，在市公安局設置市級監控中心，各縣(市、區)公安局設置分控中心或獨立監控中心，轄區派出所設監控分控中心。處于公安信息網中的調度管理平臺包括集中存儲設備、現場信息管理數據庫、信息導入終端、分控平臺和PGIS應用平臺等。在市公安局視頻專網和內網部署視頻服務器。內網服務器和視頻專網服務器通過視頻安全交換平臺建立連接和調用。網閘只開放視頻交換平臺前后置服務間的通訊端口。視頻訪問控制命令通過視頻安全交換平臺的TCP/IP通道進行連接，視頻流通過平臺的UDP通道進行傳輸，平臺對視頻控制命令和視頻進行嚴格的格式校驗和審核。市局用戶和跨區訪問可通過市局部署的SIP服務器和二級平臺的視頻安全交換平臺進行連接，在市局公安網內建設市局一級共享平臺并同網關服務器推送到省級視頻信息平臺。調度管理平臺用以實現對前端設備的集中管理，音視頻流媒體的存儲、分發，業務運營管理等。調度管理平臺功能包括系統配置、實時監視、視頻查詢、視頻回放、實時控制、報警管理、抓圖、抓錄、電子地圖、業務統計等功能。
六、系統功能
1、實時視頻監控功能
(1)現場執法人員通過車內顯示屏可實時監視執法車外周邊場景;
(2)監控中心人員可通過監控平臺遠程調閱視頻，觀看現場實時圖像。并實現多畫面顯示。
2、車輛定位跟蹤
支持GPS功能，將車輛位置、經緯度、行駛速度、精確時間、方向等實時上報到管理中心。中心可根據GPS信息跟蹤指定車輛，在電子地圖上顯示行車軌跡。
3、車輛狀態采集
