TechInsights最近探索并比較分析了一些市場上主要的藍牙和蜂窩物聯網(cellular IoT)裝置，這些裝置預計將持續主導物聯網市場一段時間。
藍牙5.0 SoC將快速地被消費型物聯網設備采用，例如智能手表、健康與健身產品等。兩種新興的蜂窩物聯網標準——窄帶物聯網(NB-IOT)和增強型機器類通訊(eMTC)，在行動營運商的推波助瀾下，也將廣泛用于智能電表、自行車和其他新興應用中。
物聯網裝置中包含一些當今最先進的芯片。如同物聯網本身，底層技術也在快速地發展中。
根據TechInsight對于各種產業中數十種物聯網設備的拆解與分析，很顯然地，藍牙將繼續作為SoC中所使用的主要技術之一。最新版本的藍牙5.0正快速地取代較早的版本。2016年發布的藍牙5.0將傳輸范圍擴展了4倍，同時也倍增了傳輸速率，以及增加了SoC的數據傳輸量。
透過比較分析顯示，在許多產品中經常使用的SoC包括戴樂格半導體(Dialog Semiconductor)的DA14580、Nordic Semiconductor的nRF52832，以及意法半導體(STMicroelectronics)的BlueNRG。一般來說，這些物聯網SoC在單一芯片中都整合了包括CPU核心、電源管理芯片(PMIC)、內存，以及射頻(RF)收發器。
表1：蜂窩物聯網裝置中常見的三種藍牙SoC比較

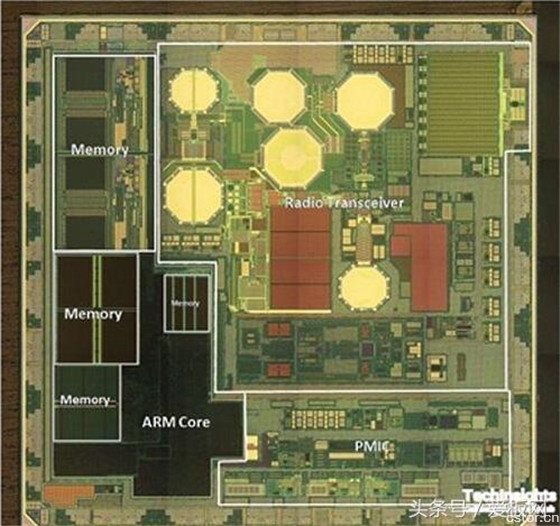

圖1：Dialog DA14580藍牙SoC芯片圖
系統級封裝(System in Package;SiP)是用于許多物聯網裝置中的另一種解決方案。例如，聯發科技(Mediatek)的MT2523G藍牙SiP設計中包括藍牙SoC、PMIC、內存和GNSS接收器。在單一封裝總共整合了6顆芯片。這種在單芯片上的高度整合以及SiP，將繼續推動未來的藍牙物聯網SoC設計
圖2：聯發科藍牙SiP內部
利用蜂窩物聯網定位自行車
3GPP最近發布的Release 13版本中包括兩種基于LTE的物聯網技術——NB-IoT和eMTC。包括AT&T、中國移動(China Mobile)、中國聯通(China Unicom)和Verizon等全球主要的行動營運商均推出了NB-IoT測試網絡或制定相關發展計劃。NB-IoT預計將用于智慧城市、公共電表和工業等應用中。其他新興應用案例之一是2017年5月，高通(Qualcomm)宣布與中國移動和摩拜單車(Mobike)連手的計劃。該三方合作的測試計劃將采用高通MDM9206調制解調器，以辨識可用的自行車。

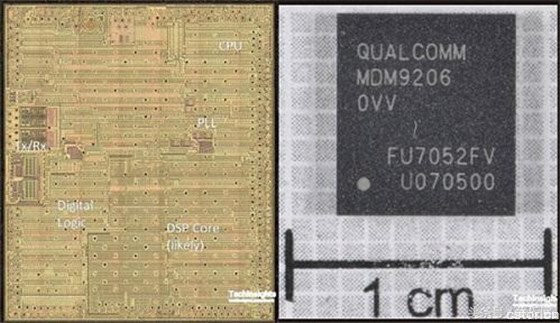

圖3：高通MDM9206調制解調器芯片圖
針對ofo日益壯大的自行車車隊，使用NB-IoT實現的智能鎖是最顯眼的蜂窩物聯網應用之一。采用NB-IoT免除了由于容量不足而經常讓消費者卡在等待中的困擾。中國電信指出，智能鎖采用的低功耗NB-IoT芯片意味著電池壽命將可持續8年到10年，也就是說在ofo自行車的標準生命周期內，永遠不需要更換電池。
中國電信在2017年5月推出NB-IoT網絡，覆蓋面達到全國的95%，并于6月發布NB-IoT服務的資費結構。部署于800MHz頻段的NB-IoT網絡提供室內和室外覆蓋，一個基地臺可在2.5平方公里的范圍內支持10萬個裝置。
Quectel蜂窩物聯網模塊

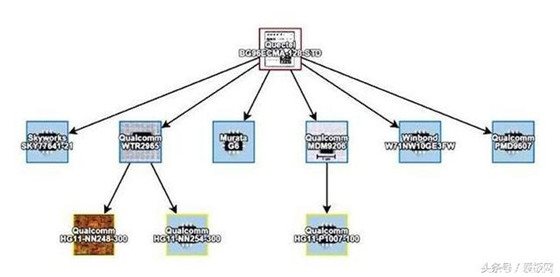

針對兩款Quectel NB-IoT模塊——BG96和BC95的分析顯示，二者都采用了高度整合的SoC。BG96采用的是高通支持eMTC和NB-IoT的MDM9206調制解調器芯片，并與高通的WTR2965 RF收發器搭配使用。
