自從工信部下發政策文件，要建設150萬個NB-IOT基站，并大力鋪設NB-IOT網絡的消息傳開后，物聯網業界頓時突然久旱遇甘露般無不歡呼鼓舞，到底什么NB-IOT基站，網絡如何組成，數據如何傳輸，這些問題小編來一一解答：

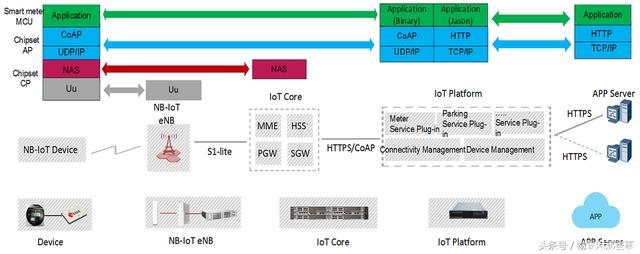

NB-IOT網絡組成
NB-IOT網絡包括NB-IOT終端，NB-IOT基站，NB-IOT分組核心網，IOT連接管理平臺，和行業應用服務器。需要升級現網基站支持NB-IOT業務，部署NB-IOT業務專用的EPC(CloudEdge)，需要新部署IOT連接管理平臺。IOT連接管理平臺的功能：提供對各種傳感器、SIM卡的數據采集、管理功能，同時可以把數據開放給第三方應用系統，讓各種應用能快速構建自己的物聯網業務。

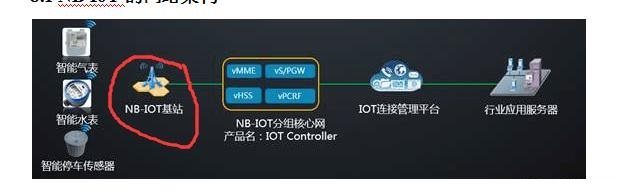

NB-IOT網絡
什么是NB-IOT基站
NB-IOT基站是移動通信中組成蜂窩小區的基本單元，主要完成移動通信網和UE之間的通信和管理功能。即通過運營商網絡連接的NB-IOT 用戶終端設備必須在基站信號的覆蓋范圍內才能進行通信?；静皇枪铝⒋嬖诘?，屬于網絡架構中的一部分，是連接移動通信網和UE的橋梁。基站一般由機房、信號處理設備、室外的射頻模塊、收發信號的天線、GPS、各種傳輸線纜等組成。
NB-IOT基站
如何連接NB-IOT基站
通過以下協議來鏈接
COAP協議：MCU(NB設備)—NB模塊(UE)--eNode—核心網—IOT平臺—APP 服務器—手機終端app
UDP協議：MCU(NB設備)—NB模塊(UE)--eNode—核心網—UDP 服務器—手機終端
數據如何傳輸
數據上報是物聯網業務中最基礎的一項，這里先把幾個術語解釋下。
南向設備：開發者自行開發的終端硬件設備(包含多個傳感器和MCU)。
北向應用：開發者自行開發的服務端應用(基于華為OceanConnect物聯網平臺提供的RESTful接口)。
NB-IoT：這不用解釋了吧，窄帶物聯網，華為等公司主推的物聯網通訊用蜂巢網絡。
NB-IoT芯片/模組：類似于3G/4G通信模組，將設備端數據打包發送到指定平臺的硬件模塊。
SoftRadio：用于模擬NB-IOT模組、基站、核心網的PC端軟件，可用于在缺乏NB模組和NB實網環境時的設備對接調試。
OceanConnect：物聯網全聯接平臺，南向設備和北向應用通過該平臺交換數據和信令。
設備Profile文件：描述設備“是什么”、“能干什么”的json格式文件，上傳到OceanConnect平臺(上傳時是zip包格式)，設備綁定平臺和提供服務的關鍵配置文件。
編解碼插件：用來對NB設備上報的數據進行解碼，同時對下發給NB設備的信令進行編碼的插件，對接前需上傳到OceanConnect平臺。
終端設備將需要上報的數據通過NB-IoT網絡發送到華為物聯網平臺，而后北向應用通過RESTful接口獲取這些數據(或平臺主動推送已訂閱的數據)。
數據上報流程
流程：
1,南向設備采集數據、并將數據按自定義規則進行編碼，例如：將溫濕度實時數據編碼成000102;
2，設備通過串口，以AT命令的形式，發送已編碼數據到NB-IoT模組或SoftRadio模擬器。
3, NB-IoT芯片/模組或SoftRadio模擬器，接收到AT命令后，將payload后，自動封裝為CoAP協議的消息，并發送給事先配置的物聯網平臺;
4, 物聯網平臺收到數據后，自動解析CoAP協議包，根據設備profile文件，找到匹配的編解碼插件，對payload進行解析，解析為與設備profile中描述的service匹配的json數據，并存于平臺之上;
