圖2 閱讀器獲得讀寫指令

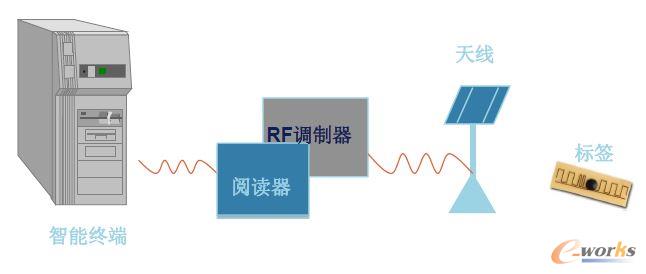

圖3 閱讀器射頻調制器將信號發送到天線

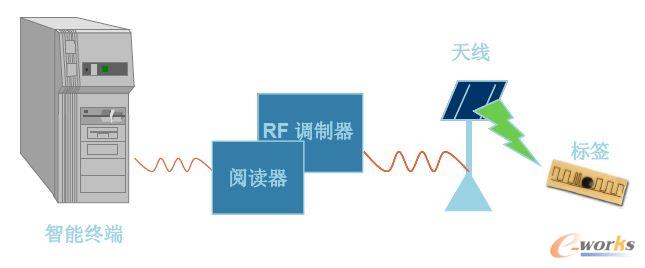

圖4 天線詢問標簽

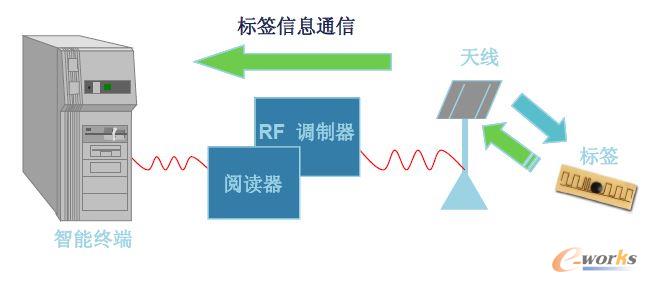

圖5 天線將獲得的標簽信息回傳
此外，按照讀寫器與標簽之間射頻信號的耦合方式，可以把它們之間的通信分為：電感耦合和電磁反向散射耦合。
1)電感耦合：依據電磁感應定律，通過空間高頻交變磁場實現耦合。電感耦合方式一般適合于中、低頻工作的近距離RFID系統。
2)電磁反向散射耦合：依據電磁波的空間傳播規律，發射出去的電磁波碰到目標后發生反射，從而攜帶回相應的目標信息。電磁反向散射耦合方式一般適合于高頻、微波工作的遠距離RFID系統。

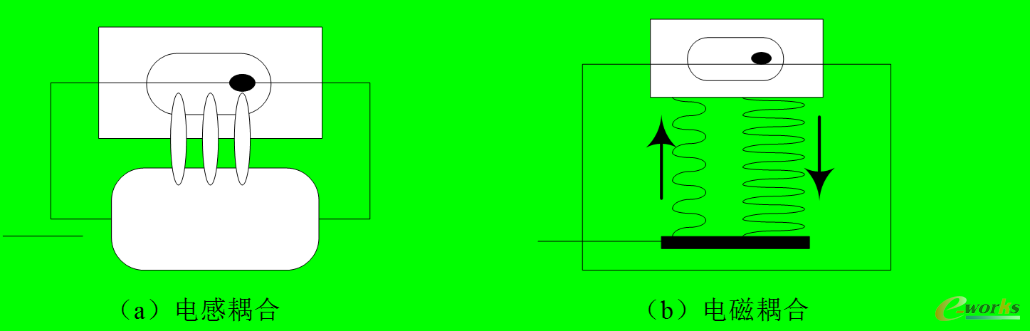

圖6 兩種耦合方式對比
通俗的理解，電感耦合這種模式主要應用在低頻（LF）、中頻（HF）波段，由于低頻RFID系統的波長更長，能量相對較弱，因此主要依賴近距離的感應來讀取信息。電磁反向散射耦合主要應用在高頻（HF）、超高頻（UHF）波段，由于高頻率的波長較短，能量較高。因此，閱讀器天線可以向標簽輻射電磁波，部分電磁波經標簽調制后反射回閱讀器天線，經解碼以后發送到中央信息系統接收處理。
