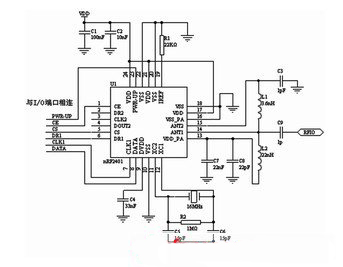

圖2 射頻收發電路
電子關鎖主程序設計
一般情況下，電子關鎖處于休眠監聽狀態，2401收到RF數據幀后，產生DR1中斷喚醒MCU，MCU根據RF協議數據包格式進行數據解析和身份認證后，根據命令碼進行處理，最后對應答數據進行打包發送。電子施封后的異常狀態檢測采用定時中斷處理。電子關鎖主程序流程如圖3所示。
關鍵問題分析
低功耗設計
電子關鎖采用電池供電，因此低功耗是設計重點，軟件設計中合理設置工作方式可以大大降低功耗。電子關鎖在大部分時間里是無需進行通信的，但是它必須保持無線監聽狀態，以保證隨時應答主機的呼叫。2401處于接收模式時的消耗電流為18mA，這種消耗相對較大，不滿足系統需求。設計中采用時間窗監聽方式，電子關鎖每秒鐘僅開啟2401無線監聽1ms，在接收到喚醒指令后，才進入長時間監聽模式。實際測試時間窗監聽狀態時的功耗僅為0.68mA，功耗顯著降低。對于主機即讀寫器，每次連接關鎖前需要增加一個喚醒過程，在1秒鐘內持續發送喚醒指令，保證其時長覆蓋關鎖監聽時間窗。
避免鄰道干擾
在海關卡口一般存在多條車道，相鄰幾條車道可能存在同頻干擾，在系統設計中結合兩種方式避免此干擾：一種是道口讀寫器采用定向天線，這樣讀寫器發射的射頻信號定向于單一車道，可避免讀寫器射頻信號對相鄰車道的影響。但是電子關鎖不可能采用定向天線，所以再附加一種跳頻通信工作方式，各車道工作基頻設置相同，但是，一旦讀寫器與電子關鎖建立通信連接后，雙方便跳到由主機即讀寫器指定的固定頻率上工作，這樣，不同車道由于跳頻設置不同，可有效避免鄰道干擾。對2401進行跳頻設置十分方便，只需在配置模式下對頻道狀態字進行設定即可。

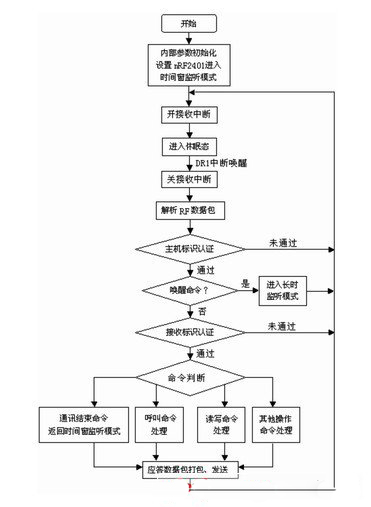

圖3 電子關鎖主程序流程圖
分時應答
手持讀寫器的應用環境同道口讀寫器不同，它采用廣向天線，有效通信范圍內可能存在多把關鎖。由于頻率相同，廣播呼叫時電子關鎖同步應答會造成信號沖突。為避免沖突，在軟件設計中采用分時應答，關鎖在收到廣播呼叫指令后，先隨機延時一段時間再返回應答指令。需要注意的是隨機延時不是任意的，而是分段的，以保證主機在時間間隙內處理不同的應答信號。
這里對分時應答設計進行分析，設讀寫器發送廣播指令后的通信時間為T(mén)c，將Tc分為n個時間間隙，每個間隙足夠完成對某一把關鎖的標識讀取和存儲。關鎖收到廣播呼叫后隨機分配應答時間點至某個時間間隙內，并返回應答指令。設有x個關鎖在通信范圍內，則當n>>x時，返回信號的沖突概率會非常低。實際應用中，現場關鎖數量一般不會超過10個，通常情況為3~4個，所以，n設置為100時就可保證較低的沖突概率。同時，由于應答時間非常短(大批量數據交互在連接確認以后發生)，n設置的較大也不會明顯降低響應時間。
結語
實際測試表明，該電子關鎖系統可靠性高，抗干擾能力強，可擴展性好。本系統是主動式RFID技術在物流監控領域的一個新應用，它顯著提高了海關轉關業務的運行效率。
