如今工程師所設計的很多系統和產品中都包含有微機電系統（MEMS）傳感器，特別是MEMS陀螺儀等關鍵元器件。這些應用種類繁多，從便攜式設備、可穿戴設備到工業機器人、關鍵的汽車安全系統等一應俱全。它們對低功率、小尺寸、環境耐受性及低成本等提出了越來越高的要求。為滿足這些需求，如今的設計工程師正在思考新的解決方案，同時也在尋求能將理論與實踐相結合并能將實驗室與生產線相連接的新合作伙伴。他們想要尋求創新和形成規模。

　　而被稱之為體聲波（BAW）的新一代創新MEMS技術正為這些問題提供了解決方案。體聲波技術正被用于開發一類全新的固態MEMS陀螺儀，其不僅能很好滿足低功率、小尺寸、低成本及高產量等要求，同時還提高了產品的總體性能。

　　陀螺儀技術的局限性

　　所有商用MEMS陀螺儀的基本原理均相同，即在旋轉狀態下同一結構的兩個振動模態之間因科里奧利力發生的能量轉移。指定旋轉產生絕對加速度的基本運動學關系用于形成耦合微分方程，所得方程反過來又指定驅動振動模態和檢測振動模態下的運動。對所得方程進行求解后，可以得到下述陀螺儀靈敏度（xSNS/Ω）與工作頻率（ωDRV、ωSNS）、Q值（Q）及驅動模態位移振幅（xDRV）之間的關系表達式。

　　從這個方程式中可以明顯看出，旋轉靈敏度會隨著驅動模態位移振幅的增加而增加。然而，由于功率限制增加，大驅動振幅主要依靠器件整體剛度（即工作頻率）的減小來實現。因此，市面上銷售的陀螺儀工作頻率都在5kHz~50kHz之間。但這樣的工作頻率不僅限制了MEMS振動陀螺儀對振動和沖擊的耐受性能，同時還造成其模態匹配優勢難以發揮。該優勢指的是旋轉靈敏度對機械品質因數的依賴程度，如下列在兩個工作頻率相同（ωDRV = ωSNS）的特殊情況下的方程式所示[1]：

　　圖1a：一個硅BAW圓盤陀螺儀的掃描電子顯微照（SEM）。(SEM圖像由Qualtré公司提供）

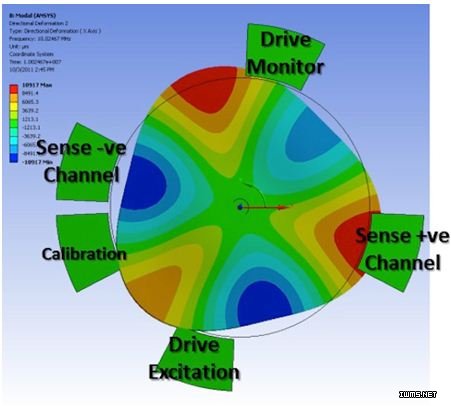

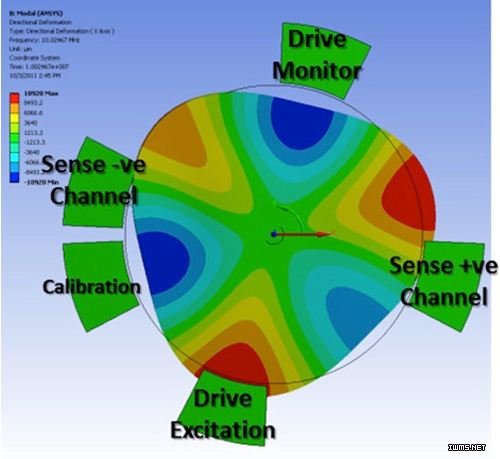

　　圖1b：“n=3”面內簡并BAW模態的可視化表示用于檢測垂直于平面的旋轉（圖片由Qualtré公司提供）

　　剛度的增加使體聲波陀螺儀在生產和現場運行過程中均不受靜摩擦力的影響，從而消除了現有基于平移的振動音叉架構中關于良品率和可靠性一個重大問題。在更高的頻率下工作可以進行高Q值模態匹配操作，從而實現出眾的旋轉靈敏度，同時無需大驅動位移振幅、高真空水平及力反饋架構。

　　圖1a顯示了一個在厚度為35μm的絕緣體上硅（SOI）襯底上實現的、直徑為600 μm的聲體波圓盤陀螺儀的SEM圖像[1]。該器件利用一對簡并面內“n=3”10MHz體聲波模態，檢測垂直于圓盤平面的旋轉信號（如圖1b所示）。
