無線射頻識別RFID(Radio Frequency IDentification)技術又稱為電子標簽技術，具有非接觸、可批量讀寫、可重復利用等特點[1]，使其在食品溯源系統中得到了廣泛運用。隨著食品溯源系統的廣泛應用，系統集成規模越來越大，從單個的商場、農貿市場逐步擴大到區縣甚至是城市。在分布式食品溯源系統中，RFID中間件在食品溯源應用和RFID閱讀器之間扮演著承上啟下的關鍵角色[2]。由于其具有體積小、成本低、部署方式靈活等優點，嵌入式RFID中間件非常適合在食品溯源系統中應用。
根據嵌入式的特點，本文設計了分層的輕量級嵌入式RFID中間件ERM(Embedded RFID Middleware)模型，并在嵌入式平臺上實現了該ERM中間件。
1 分布式食品溯源系統
利用嵌入式RFID中間件來構建分布式應用系統簡單而快速[3]。分布式食品溯源系統如圖1所示。溯源系統從左至右分別涉及食品流通的4個環節：生產、加工、物流、銷售。而系統自下而上可以分為3個部分：
(1)信息采集模塊：包括食品電子標簽和終端設備，二者都構成一個典型的RFID應用系統，主要完成食品的識別和EPC 碼的采集和預處理。本系統采用超高頻RFID技術，符合ISO180000-6C(EPC Global Class1 Gen2)協議。食品生產廠家將含有全球唯一的EPC碼和商品信息存儲在電子標簽中，并將其附著在食品的包裝上;食品通過各個環節時，標簽在經過閱讀器的感應區域后，會自動被閱讀器捕獲;經過防碰撞機制和安全認證后，閱讀器會將標簽信息閱讀到終端設備，這樣就實現了自動化的食品信息采集。
(2)嵌入式中間件：作為食品溯源系統的中間設備，其主要完成對終端設備的管理、數據信息采集、處理、保存和上傳到溯源平臺服務器等功能。中間件從RFID原始數據中解析出時間、商戶信息、流通狀況和溯源碼(EPC碼)等信息，將信息存入中間件數據庫并通過遠程網絡接口上傳到服務器平臺。
(3)溯源平臺服務器：通過以太網接收食品相關信息并進行處理和應用。溯源平臺服務器通過專用網與政府監控服務器連接，政府監管部門可以及時地發現和追蹤食品安全問題。消費者則可以根據銷售溯源碼，通過短信、電話方式或進入本地溯源網站，查詢食品流通記錄，以保障消費者的有效追溯權利。
分布式食品溯源系統通過RFID技術和嵌入式中間件，在互聯網的基礎上構建了物聯網信息服務系統[4]，保障了食品溯源的有效性和可靠性。
2 嵌入式中間件硬件設計
為了實現高性能、低成本的嵌入式中間件，采用了高性價比的硬件設計方案。

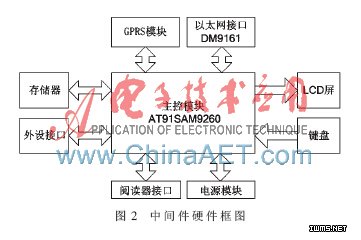

如圖2所示，中間件硬件主要由ARM主控模塊(AT91SAM9260)和外圍器件組成。同時，選用大容量的存儲器方案，包括64 MB的SDRAM、32 MB的Flash存儲器，以及可支持?jǐn)U展至4 GB的Micro SD卡。此外，還包括以下各個功能模塊：以太網接口和GPRS模塊，用于連接溯源平臺服務器;閱讀器接口包括ZigBee 傳輸模塊、RS485模塊和 RS232模塊，終端設備可以通過3種方式與中間件通信;外設接口包括USB接口和串口，用于安裝適配器驅動和復制存儲器數據到其他設備;LCD屏和鍵盤用于用戶與中間件交流，可以在中間件設備上管理終端設備和查詢相關信息;電源模塊為各部分電路供電，中間件可以使用外接適配器或電池供電。
3 嵌入式中間件軟件設計
中間件操作系統采用ARM-Linux2.6，在Linux Kernel啟動后，對外設進行初始化，運行數據庫SQlite3，然后調用各模塊，生成各線程級的任務。根據EPCglobal標準體系的建議[5]并結合嵌入式的特點，設計了適合嵌入式的RFID中間件ERM。ERM的系統整體架構由終端接口層、邏輯處理層、應用集成層組成，如圖3所示。
