圖3【系統軟件流程】

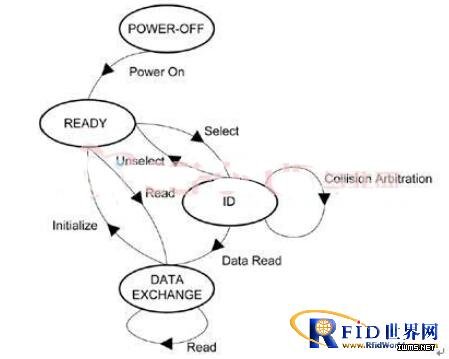

圖4【標簽識別協議】
項目背景
21世紀以來，RFID技術在全世界迅猛發展，應用層次愈來愈多元化。尤其是長距離識別的UHF頻段RFID技術，被視為RFID的“殺手級”應用。全球最大的零售商——美國Wal-Mart公司自2004年開始將UHF頻段RFID技術導入其物流供應鏈：要求全球供貨商送貨至世界各地的Wal-Mart物流倉庫時，其產品必須攜帶UHF頻段RFID標簽，以利物流作業。在Wal-Mart及其它跨國零售業巨頭的帶動下，RFID技術正成為繼條碼之后的全球貿易和供應鏈管理基礎。
在此情景下，全球各地(包括我國)的制造商、物流批發商和零售業者都在興建滿足Wal-Mart要求的RFID基礎設施。RFID讀寫器，特別是UHF頻段的RFID讀寫器的需求與日俱增。在全球巨大需求的帶動下，RFID讀寫器有希望成為繼手機和電腦以后的電子信息產業的又一增長點，國內外電子行業巨頭紛紛投巨資涉足開發。本項目運用Microchip公司的PIC32系列MCU器件，實現低成本小型化的UHF頻段RFID讀寫器，大幅度降低現有RFID讀寫器的體積、成本和功耗，提升我國自主知識產權的RFID讀寫器產業的競爭力。
適用范圍：
本作品實現的UHF頻段RFID閱讀器，與RFID標簽相配合成RFID系統，可以廣泛應用在以下行業領域：
制造業：
實現“精細制造”和個性化定制生產，提高勞動生產效率，保障產品的質量，從而增加企業利潤。
企業供應鏈管理：
可有效降低庫存的存貨量，提高資金周轉效率，減少流動資金的需求，為企業帶來潛在的巨大效益。
倉儲物流業和交通運輸：
監控物流全過程，實現運輸路線的自動跟蹤。提高調度的準確性，送貨的可靠性和效率，降低倉儲配送和運輸?shù)某杀尽?/p>
商業流程管理：
有利于零售商提高訂單的供給率，降低商品脫銷和滯銷的風險，提高清貨和盤點的工作效率。
資產跟蹤管理：
可有效跟蹤企業固定資產和貴重物品，降低這方面的人力和物力開支。
項目總體設計

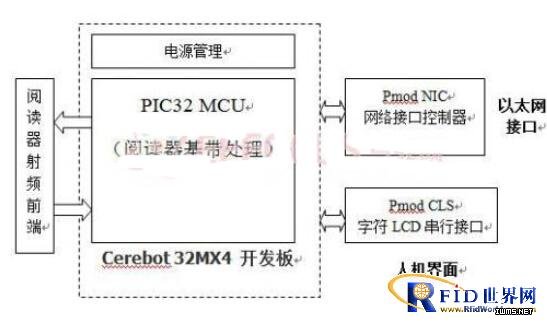

如上圖5【RFID閱讀器結構圖】所示，RFID讀寫器分成基帶前端、射頻前端和外部接口三大塊，其中基帶部分完全由Cerebot 32M*4開發板實現，而外部接口包括網絡通信外圍模塊Pmod NIC和人機界面Pmod CLS 字符LCD接口。
RFID閱讀器各功能實現方法：
(1)事件調度：使用PIC32芯片實現簡單的RFID識別、顯示及通信事件調度功能。
(2)對外通訊：使用Pmod NIC外圍模塊實現以太網通訊功能。
(3)RFID信號處理：使用PIC32芯片實現基本的信號采樣、整形、數字濾波和解碼功能。
(4)人機界面：所有事件調度信息、調試信息及識別到的RFID標簽ID號都經過Pmod CLS外圍模塊顯示給操作者。
