1．3 系統供電
系 統供電部分由光伏電池作為日常工作供電和鋰亞電池作為備用電池相結合供電方式。在光照較好的條件下通過太陽能給蓄能電池充電，每天保證一定的光照時間可基 本滿足OBU日常工作需要，極大地延長了備用電池的使用壽命，同時延長了OBU的工作壽命。適合經常在室外運行的車輛使用，可采集到充足的陽光供光伏電池 工作。
1．4 系統開發環境
系統開發環境如下：1）IAR Embedded Workbench for MSP430編譯器；2）PADS PCB Design Solutions 2007比思電路板設計工具。
2 系統程序設計

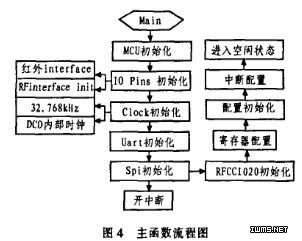

程序采用模塊化設計，用C語言編寫。主要由4部分在組成：主程序模塊、通信程序模塊、外圍電路處理模塊、中斷和存儲模塊。主程序主要完成控制單元的初始化、各種參數的配置及各外圍模塊配置和初始化等；通信程序模塊主要處理對RF芯片的配置以及433 MHz收發處理；外圍電路處理模塊主要對系統外部LED指示、電壓檢測、聲音提示以按鍵及其他處理；中斷和存儲模塊主要處理系統中斷和記錄存儲。主程序流程如圖4所示。
3 RF通信流程
OBU與BSS通信流程分為3步：建立鏈接、信息交換和釋放鏈接，如圖5所示。
第 1步：建立連接OBU所在位置的坐標信息及其ID碼通過預置參數存儲在控制單元MCU的Flash中，并被長期保存。BSS（基站系統）利用下行鏈路向 OBU循環廣播發送定位（基站識別幀控制）信息，確定幀結構同步信息和數據鏈路控制等信息，進入有效通信區域內的OBU被激活后即請求建立連接和進行有效 性確認并發送響應信息給對應的OBU，否則不響應；
第2步：信息交換本設計采用探測射頻信號強度大小的方法來確定OBU是否進入服務區，經 探測信號強度大于最大信號的1／2時，收發雙方實現無線握手，此時認為OBU已經進入服務區。在此階段中，所有幀必須帶有OBU的私有鏈路標識，并實施差 錯控制。對于OBU上下行的判斷可以通過ID號來判斷是否屬于同一個系統，不是同一個系統的ID號的OBU從記錄中自動刪除。OBU上報信息時采用跳頻機 制，隨機選擇所處服務區的某一固定信道進行握手通信，防止發生信道堵塞。
第3步：釋放連接同樣采用探測信號強度小于最大強度的1／2時，認為車子已經離站。RSU與OBU完成所有應用后，刪除和鏈路標識，發出專用通信鏈路釋放指令，由連接釋放計時器根據應用服務確認釋放本次連接。
4 OBU與BSS通訊流程的開發
通訊協議依據開放系統互聯體系結構七層協議模型建立了三層的簡單協議結構，即物理層、數據鏈路層和應用層。

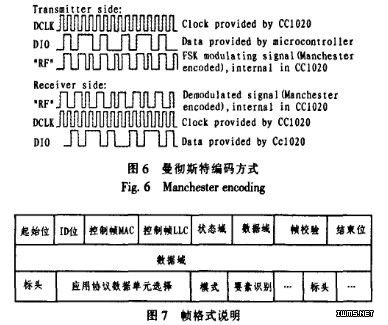

1）物理層 物理層主要是通信信遭標準，由于目前國際上尚未形成關于433 MHz短距離無線通訊統一的標準，各種標準定義的物理層也不盡相同，如表1所示。圖6為曼徹斯特編碼方式。
2）數據鏈路層 數據鏈路層控制著OBU與BSS之間的信息交換過程，對數據鏈路連接的建立和釋放，數據幀的定義與幀同步，幀數據傳送的控制、容錯控制、數據鏈路層控制和鏈路連接的參數交換等作了規定。數據傳輸以數據幀傳輸進行，如圖7所示。
3）應用層 應用層制定標準的用戶功能程序，定義各路應用之間通信消息的格式，提供開放的消息接口，供其他數據庫或應用程序調用。
5 結束語
本文所設計的射頻識別系統采用TI低功耗系列的MSP430微控制器，是TI公司專門針對電池供電設備低功耗所設計。射頻芯片也為TI公司CC1020，集 成度高，可實現體積小、功耗低、易于安裝，適用于建設車輛免停車監測與監控系統。測試結果顯示在復雜路面狀況（繁忙路面）可實現300 m范圍內有效果識別，視距情況可達到500 m范圍內識別。
