移動通信網絡的發展以及移動通信網絡與傳統互聯網的融合接入，使得移動互聯網成為了未來互聯網技術的一大熱門研究與應用領域。同時，隨著移動終端設備的推陳出新，使得終端用戶對移動應用的體驗要求越來越高。二維碼作為一種能夠傳播大量信息的載體，在營銷推廣、新聞傳媒以及身份驗證等領域得到了廣泛的應用。二維碼的方便快捷與移動互聯網的方便快捷，二者的結合使得二維碼與移動互聯網都得到了更快的發展。
1.二維碼歷史與研究現狀
二維碼是在傳統一維碼的基礎上添加一個方向并按照規定的碼制進行編碼形成的一種條形碼。由于一維碼只能在一個方向表達信息，造成其所能承載的信息量太少；并且需要通過條碼掃描儀掃描進行讀??；另外一維碼對條碼所附載的介質也有較高要求。所以在今天信息爆炸的年代，一維碼所傳達的信息量已經遠遠不能滿足人類的需求。1991 年美國Symbol 公司推出PDF417 條碼，即“便攜式數據文件”.二維碼第一次出現在人類的視野中，二維碼以矩陣形式來表達，可以在縱橫兩個方向存儲信息，可存儲的信息量是一維碼的幾十倍，并能整合圖像、聲音、文字等多媒體信息，可靠性高、保密防偽性強，而且易于制作、成本低。
目前國際領域內研究與應用較為廣泛的二維碼編碼技術分為兩個方向，一個是在一維碼基礎上按需要堆積成二行或多行進行擴展的分排式二維碼（2D Stacked Bar Code）編碼技術， 有代表性的行排式二維條碼有PDF417、CODE49、CODE 16K 等；另一個是在矩陣相應元素位置上用“點”表示二進制“1”, 用“空”表示二進制“0”,由“點”和“空”的排列組成的矩陣式二維碼（2D Matrix Bar Code），具有代表性的矩陣式二維條碼有：QR Code、Data Matrix、Maxi Code、Code src="http://www.netofthings.cn/upload/2014-05/14051913525391.jpg" alt="" width="386" height="382" />
圖1.1 國內外主要二維碼標準
2.二維碼關鍵技術
2.1 二維碼編碼技術
二維碼通過某種特定的幾何圖形按照一定規律在二維平面上進行排列形成的。這樣就解決了一維碼容量住和編碼加密機制過于簡單的問題。二維碼在編碼機制上利用了計算機內部邏輯的“0”和“1”比特流與若干幾何圖形相對應形成了承載著信息的幾何圖形。使用圖像輸入設備或光電掃描設備對二維碼進行采集與識別即可獲得包含在二維碼中的信息。
按照Shannon信息熵的理論，信息量是描述信源不確定性的一種度量方式，用H（X）表示信源的信息量，如下式2.1所示：
圖2.1 H（X）表示信源的信息量
所以信源所包含的信息量大小與概率空間中元素個數以及概率密度有關，由于二維碼在元素個數（n） 和概率密度方面對于信息量均比一維碼有所提高，所以二維碼所能存儲的信息量大大超過一維碼。
2.2 二維碼的讀取識別技術
二維碼的讀取識別系統需要高效準確的讀取識別出二維碼中所包含的數據信息。傳統的讀取識別技術是通過掃描儀與計算機相連，用戶使用掃描儀對二維碼進行掃描并輸入計算機，通過計算機上的解碼譯碼系統進行解碼并將二維碼中所包含的信息呈現給用戶。
移動互聯網終端的讀取識別技術是通過手機、平板電腦等移動設備通過攝像系統將二維碼圖像采集到移動互聯網終端中，并通過終端中安裝的解碼譯碼系統識別二維碼中所包含的信息并呈現給移動互聯網終端用戶。兩種方式雖然采集方式不同，但是解碼譯碼方式是相同的，二維碼的讀取識別系統原理如下圖2.2所示：

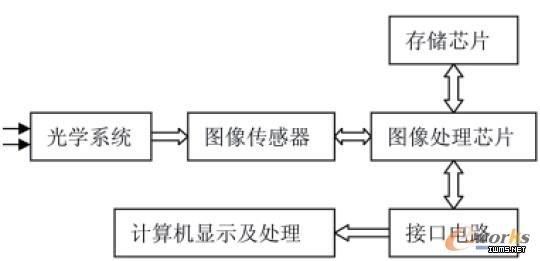

圖2.2 二維碼讀取識別檢測系統原理
圖像傳感器將掃描儀或者攝像系統所采集的二維碼圖像信息在初步處理之后進入圖像處理芯片，對二維碼圖像進行灰度化、降噪、邊緣檢測、輪廓提取、矯正畸變等操作。同時對二維碼圖像中的各個碼進行切割，對切割后的碼進行識別以及糾錯（如果存在錯誤）等解碼操作。解碼操作之后就進行譯碼得到二維碼中的信息。識別完成之后通過接口電路向計算機發出中斷申請，進入中斷服務程序。最終將二維碼中存放的信息顯示到終端提供給用戶。
