在11月舉行的2014德國慕尼黑電子展上，物聯網技術繼續擔當主角。半導體廠商以及嵌入式軟件供應商正著手研發基于物聯網架構的各種解決方案。因此傳感器的低功耗節點設計亦具備多重選擇。
NXP、賽普拉斯半導體和Atmel也在降低功耗方面做出大量研究工作，而且還增加了諸如可編程邏輯單元等外設。與此同時，新協議的出現也增加了無線節點的量。
在工廠、企業和家庭之間衍生了許多新的系統連接方式，不難理解，這一結果是由其它類協議（如線程）導致的。
如下是本次電子展上的7大IoT控制方案：
NXP半導體

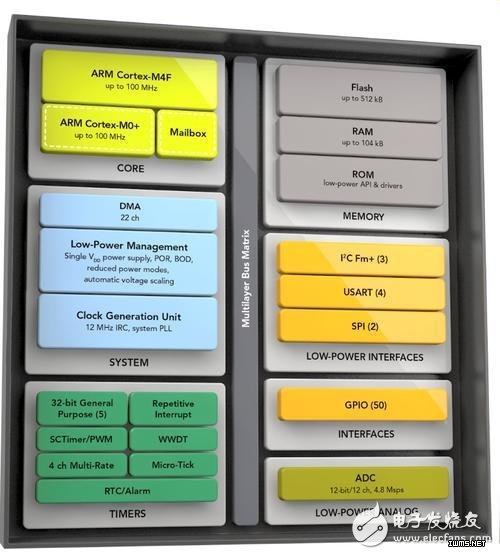

上圖是LCP54100，NXP旨在用其打造傳感器節點中心
NXP把LCP54100設為傳感器節點中心，并且將ARM 100MHz，32位超低功耗Cortex-M0+內核與Cortex-M4處理器結合。前者是用來管理外設和監視系統，后者是做復雜運算處理功能。此款設備主攻電池供電的傳感器融合應用。
NXP已經在ROM和API上配置功率分步，以管理芯片的外圍設備和內核的頻率、休眠模式，這些均可直接做變換。電壓可依據不同頻率的設置在0.85V-1.35范圍內調整，外圍設備包括一個12位ADC。
另外這款90nm 54100還配有258KB閃存和104KB SRAM，采用了3.3*3.3mmm芯片封裝。NXP同時與博世傳感、基于博通WiFi模塊的Ackme合作，共同打造物聯網控制器。
賽普拉斯半導體

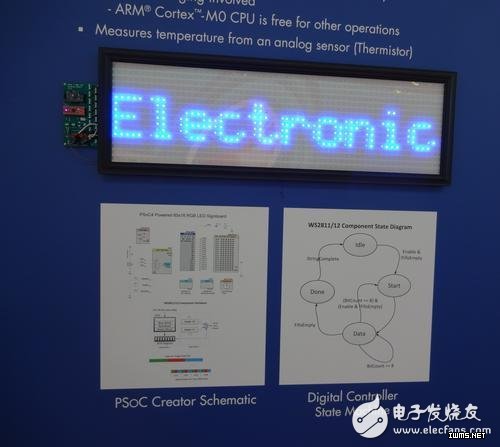

塞普拉斯半導體的首款單片BLE產品包括ARM M0+控制器應用，IoT節點用于自定義狀態機的可編程邏輯單元。
賽普拉斯利用特殊的方式在相關信號到來的瞬間喚醒芯片，在監測到信號的同時孤立的運算放大器也會暫停休眠模式，并且使8MHz ARM Cortex M0+控制器進入工作狀態。
該產品的外圍設備有PsoC CapSense接觸控制器，LCD驅動器，SAR數據變換器，兩個低功耗比較器，還有128KB閃存和16KB的SRAM。
難得的是，此產品在深度隨眠狀態的電流僅為1.3μA，“冬眠”狀態更是低至50nA。
這些特質主要因為可編程邏輯陣列可在無需控制器的狀態下工作，這大大降低了產品的功耗。
片上換衡器的使用同樣減少了天線設計時的外部元件，這些芯片采用68腳CSP和56腳QFN封裝，有望于12月亮相。
Atmel

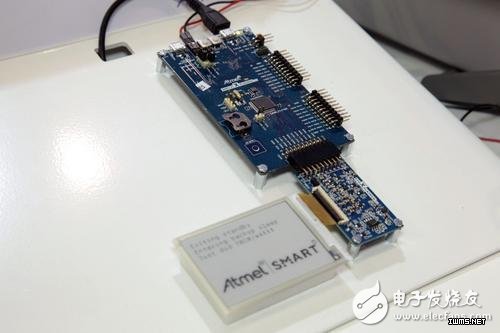

慕尼黑電子展上展示Atmel Smart
Atmel最新搭載ARM Cortex-M0+ 32位控制器實現了突破性的低功耗級別，在運行狀態僅有40μA/MHz的功耗，休眠模式更是低至200nA。SAML21配有全速USB主機、12位模擬、AES和觸摸傳感電容，電池壽命可達十年。
SAM L21正在進行打樣階段，預計明年2月可投入使用。
