APC220-43模塊是高度集成半雙工微功率無線數據傳輸模塊其嵌入高速單片機和高性能射頻芯片，最大可以糾24bits連續突發錯誤。 APC220模塊提供了多個頻道的選擇，可在線修改串口速率，發射功率，射頻速率等各種參數。

其應用范圍廣泛，其中包括：無線傳感器、家庭自動化、無線抄表、自動化數據采集、工業遙控遙測、車輛管理等，當然小編所應用的毫無疑問就是我們的機器人控制了。

同時APC220作為一塊低功率無線模塊，他具備了各種卓越的特點，其中包括：

* 1000米傳感距離（2400bps）
* 工作頻率418-455MHz（1KHz步進）
* 靈活的軟件編程選項設置
* 內置看門狗，保證長期可靠運行
* 適合大數據量傳輸?shù)鹊?/p>

實際測試情況：

（為了實際測試APC220的在各種環境及不同數據量的快速傳輸性能，小編寫了一個簡短的數據發送程序來進行測試。將一塊APC220通過 USB-TTL 連接到PC機上作為接收端。而在另一端，將另一塊APC220連接在Arduino上作為發射端。）

1. 將APC220的接發送頻率設置為9600bps，發送功率設置成最大（20mw），串口發射速率為9600bps，無串口校驗。在這個基礎上，連續發送 20個字節的數據，測試顯示，在有障礙環境中，當發送端與接收端距離超出300米時，接收端的數據接收有所減緩，當發送端進入一個較為封閉的環境后，數據傳輸有短暫的時間間隔。

2. 將APC220保持（1）中的設置下，小編將單次發送的字節數增加到了200個字節。測試結果與20個字節的數據沒有較明顯的差異。

3. 考慮到在實際應用過程中，處理器出了要發送數據還需要進行其他部分的數據處理及采集，所以我們嘗試了將發送程序混入一個較為復雜的程序中進行實際的測試。由于測試范圍有限，小編只進行了200m以內的實際測試，測試結果證明在這個范圍內，數據傳輸有可能出現數據處理錯誤的現象。然而在編譯中，在發送指令后加一個短延遲可以有效地避免這種現象的產生。

4. 將無線模塊的空中接發送頻率設置為19200bps，串口發送速率不變保持9600bps，數據接發的響應性能有明顯的提升，在遠距離數據傳輸過程中較 9600bps的狀態速率明顯要快。

5. 降低發送接收模塊的發送功率至原先的一半后，串口數據監視顯示隨著功率的降低，接發送的速率也有所降低。同時對數據傳輸?shù)木嚯x也有著一定的影響。

6. 最后小編將所有設置改回換（1）的狀態，實際測試了一下APC220的遠距離數據傳輸效果，采用的是單字節數據傳輸?shù)姆绞竭M行測試，實際效果證實，在有障礙的環境之下APC220的數據傳輸距離相當可觀，可以滿足區域范圍（1000m）內的簡單數據傳輸控制。

APC220注意事項：

1. APC220-43模塊雖然有256bytes大容量緩沖區，但若串口速率大于等于空中速率，則存在數據流量的問題，可能會出現數據溢出而導致的數據丟失的現象。在這種情況下，終端設備要保證串口平均速率不大于60%空中速率。

2. APC220-43模塊具有較強的抗干擾能力，在編碼已經包含了強大的糾檢錯能力。但在極端惡劣的條件下或接收地的場強已處于APC220-43模塊接收的臨界狀態，難免出現接收不到或丟包的狀況。

3. 天線是通信系統的重要組成部分，其性能的好壞直接影響通信系統的指標，用戶在選擇天線時必須首先注重其性能。

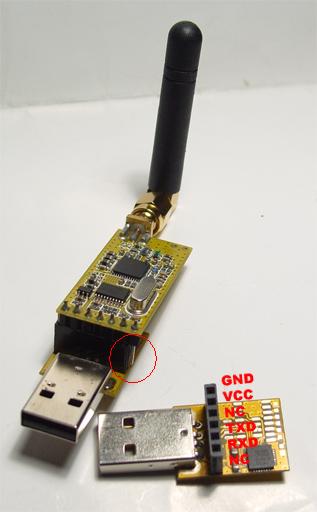

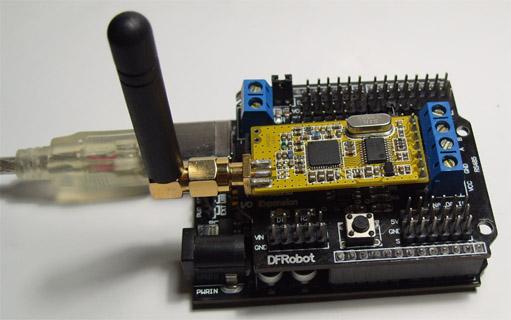

Arduino及PC機連接圖：

APC220使用方式參 見：http://www.roboticfan.com/blog/user_2005/1229/index.shtml

APC220產品說明 （PDF）下載：http://www.appcon.com.cn/video/upload/2009061934559124.pdf
