2.3 基于C8051單片機和CD4017外部計數器的關節控制器設計
采用一片單片機與4片CD4017外部計數器的關節控制器設計方案，極大限度的精簡了硬件數量，節省了空間，降低了軟硬件出錯的可能性，也為系統運動功能的擴展提供了足夠空間和靈活性（自由度數量設置可在36個以內任意增減）。
基于C8051的設計中有很多方法用于產生PWM波形：軟件循環、查詢或中斷驅動的定時器等。使用可編程計數器陣列PCA產生PWM相對于任何查詢機制（基于軟件或定時器而言）可以大大降低所需要的CPU帶寬，并可以消除在中斷驅動的基于定時器的設計中因中斷延遲不一致而產生的時序抖動。PCA由一個專用的16位計數器/定時器和5個16位捕捉/比較模塊組成。每個捕捉/比較模塊有其自己的I/O線。計數器/定時器由一個可編程的時基信號驅動。計數器/定時器有一個16位的計數器/定時器寄存器、一個用于選擇時間基準的方式寄存器和一個包含計數器/定時器運行控制及各模塊捕捉/比較標志的控制寄存器。每個捕捉/比較模塊有一個用于選擇模塊工作方式的配置寄存器和一個16位的捕捉/比較寄存器。每個捕捉/ 比較模塊的工作方式都可以被獨立配置。由于所有的捕捉/比較模塊共享一個時間基準，因此它們同步工作[5][6]。本文研究的小型娛樂機器人關節控制器設計中，將PCA配置為獨立工作；每個模塊的中斷服務程序只影響該模塊的捕捉/比較寄存器。PCA方式寄存器和配置寄存器設置一次后不再改變，讓計數器/定時器寄存器自由運行。
在高速輸出方式，每當PCA計數器與模塊的16位捕捉/比較寄存器發生匹配時，模塊I/O線的引腳上的邏輯電平將發生高低轉換，并可以選擇產生中斷。本應用程序中選擇了該中斷。
Y9輸出均變?yōu)榈碗娖?，只有Y0腳輸出變?yōu)楦唠娖?，故可以利用CR的正脈沖輸入中斷計數[7]。~Y9這10個輸出端，計滿10個數后計數器復零，同時CO端輸出一個進位脈沖。當CR端有正脈沖輸入時，該脈沖的上升沿將觸發CD4017復位，此時Y1~CD4017基本功能是對CP端輸入脈沖的個數進行十進制計數，并按照輸入脈沖的個數順序?qū)⒚}沖分配在Y0
本文研究的小型娛樂仿人機器人控制系統方案中，一個CD4017輸出7路脈沖，分別發送給7個舵機。
3 實驗

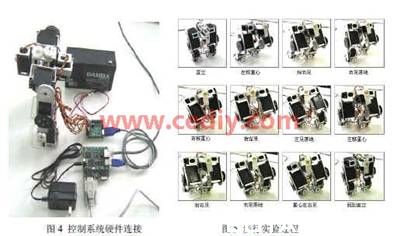

控制系統硬件實物連接圖如圖4。
機器人步行實驗完成5步的向前行和5步的后退的行走過程。步行實驗過程如圖5。
4 結論
根據小型仿人機器人的機構特點和性能要求,構建了以ARM9為主控制器的小型仿人機器人控制系統。設計開發了C8051USB單片機和CD4017外部計數器組成關節控制器，該關節控制器能夠?qū)崿F(xiàn)多舵機的協調控制任務。實踐證明,采用該結構之后,整個機器人系統的模塊化程度更高,系統的裝配和調試更加方便?？刂葡到y(tǒng)實現了小型化、低功耗，而且機器人行走穩定性。
本文作者的創新點
根據小型仿人機器人的機構特點和性能要求,構建了以ARM9為主控制器的小型仿人機器人控制系統。設計開發了C8051USB單片機和CD4017外部計數器組成關節控制器，該關節控制器能夠?qū)崿F(xiàn)多舵機的協調控制任務。實踐證明,采用該結構之后,整個機器人系統的模塊化程度更高,系統的裝配和調試更加方便?？刂葡到y(tǒng)實現了小型化、低功耗，而且機器人行走穩定性。
參考文獻：
[1] K.KANEKO, F.KANEHIRO, Design of Prototype Humanoid Robotics Platform for HRP, IEEE/RJS Conference on Intelligent robots and system [C]. Switzerland: IEEE 2002, 2431-2436.
[2] 鐘華，吳鎮煒，卜春華. 仿人型機器人控制系統的研究與實現 [J]. 機器人. 2005, Vol 27, No. 5: 455-459.
[3] 鄧遵義,寧 祎,劉保國. 基于CAN總線的分布式機器人控制系統設計[J].微計算機信息.2006，（6）：255-257.
[4] 許永和. EZ-USB FX系列單片機USB外圍設備設計與應用. 北京航空航天大學出版社. 2002-11-2
[5] 潘琢金.（譯）C8051F320/1混合信號ISP FLASH微控制器C8051F320/1數據.2004-12
[6] CYGNAL應用筆記.AN007—用PCA實現16位PWM .
[7] 陳國華. CD4017集成電路應用200例.人民郵電出版社.1996作者簡介：張(1978-)，女，陜西省三原縣人，漢族，北京理工大學，博士研究生，研究方向：機電一體化
