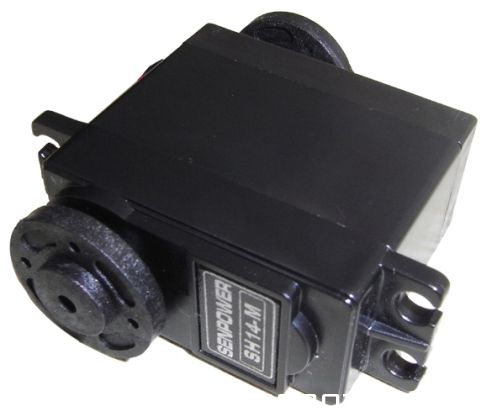

圖為森漢科技舵機產品

什么是舵機

舵機是遙控模型，人型機器人控制動作的動力來源，不同類型的動力需求所需的舵機種類也隨之不同。如何審慎地選擇經濟且合乎需求的舵機，也是一門不可輕忽的學問。

舵機的構造

舵機主要是由外殼、電路板、無核心馬達、齒輪與位置檢測器所構成。其工作原理是由機器人的主控板發出PWM信號給舵機，經由舵機電路板上的IC做出相應的處理，判斷轉動方向，再驅動無核心馬達開始轉動，透過減速齒輪將動力傳至擺臂，同時由位置檢測器送回訊號，判斷是否已經到達定位。位置檢測器其實就是可變電阻，當舵機轉動時電阻值也會隨之改變，藉由檢測電阻值便可知轉動的角度。一般的伺服馬達是將細銅線纏繞在三極轉子上，當電流流經線圈時便會產生磁場，與轉子外圍的磁鐵產生排斥作用，進而產生轉動的作用力。依據物理學原理，物體的轉動慣量與質量成正比，因此要轉動質量愈大的物體，所需的作用力也愈大。舵機為求轉速快、耗電小，於是將細銅線纏繞成極薄的中空圓柱體，形成一個重量極輕的五極中空轉子，并將磁鐵置於圓柱體內，這就是無核心馬達。

為了適合不同的工作環境，有防水及防塵設計的舵機；并且因應不同的負載需求，舵機的齒輪有塑膠及金屬之區分，金屬齒輪的舵機一般皆為大扭力及高速型，具有齒輪不會因負載過大而崩牙的優點。較高級的舵機會裝置滾珠軸承，使得轉動時能更輕快精準。滾珠軸承有一顆及二顆的區別，當然是二顆的比較好。目前新推出的 FET 舵機，主要是采用 FET(Field Effect Transistor)場效電晶體。FET 具有內阻低的優點，因此電流損耗比一般電晶體少。

技術規格

廠商所提供的舵機規格資料，都會包含外形尺寸、扭力(kg-cm)、速度(秒/60°)、測試電壓(V)及重量等基本資料。扭力的單位是 kg-cm，意思是在擺臂長度 1 公分處，能吊起幾公斤重的物體。這就是力臂的觀念，因此擺臂長度愈長，則扭力愈小。速度的單位是 sec/60°，意思是舵機轉動 60°所需要的時間。

選擇舵機

舵機可以根據不同的使用環境選擇。例如人型機器人，頭部的舵機不需要太多的負重，就可因選塑料齒輪的；手部舵機負重相對比較小，可以選擇一些小扭矩的金屬齒輪舵機。

舵機的保養

一般說來舵機并不需要特別的保養，只要注意下列重點，就可使您的舵機長命百歲。直升機的機械可動部份，不可小於舵機的行程活動范圍。舵機不能出現在0°或180°極限位置停止的情況。不要隨意改變電源電壓，例如接收機用7.4V，請勿為了提升舵機的性能而改用 9V。避免舵機過度負載，依照工作的性質與擺臂的長度，決定扭力的大小。善用避振墊圈來保護舵機，安裝舵機時不可過度鎖緊，造成避振墊圈變形。更換舵機齒輪時必須使用陶瓷系潤滑油，請勿使用礦物系潤滑油，以免造成塑膠齒輪變質，容易斷裂。若您的舵機沒有防水防塵的功能，請避免讓水或塵土跑進舵機內。
