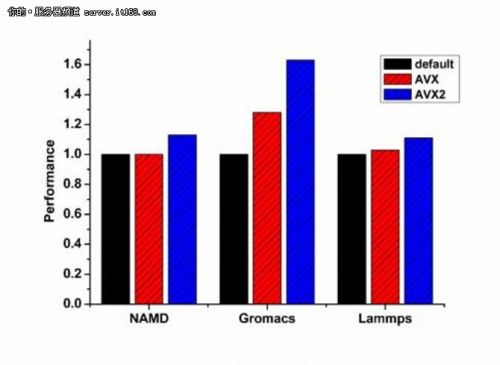

圖五：使用AVX指令集和不使用AVX指令集性能對比圖
從圖五可以看出，使用AVX2指令集進行加速之后，NAMD、Gromacs和Lammps三個軟件的性能均有所上升，其中以Gromacs的提升最大，提升了1.6倍左右。
內存使用情況
下圖是浪潮天眼測試的Gromacs運行過程中的內存使用情況，其單一節點的內存使用在2GB左右，而運行同一算例的NAMD的單節點內存使用在4GB左右。
圖六：浪潮天眼測試的Gromacs內存使用情況
考慮到大部分的分子動力學研究的計算規模都是10萬-100萬原子數規模，因此可以看出分子動力學模擬應用對內存容量的需求并不是很大。這也就是說，運行這一類應用時，一般的雙路高性能服務器就可以滿足其對內存的需求，并不需要使用胖節點。
內存帶寬情況
下圖是浪潮天眼依次給出的Gromacs和NAMD兩個軟件在運行時某一節點的內存帶寬情況。可以看到，經過前幾分鐘的調整之后，總內存讀寫帶寬(紅線)均維持在一個較為穩定的值;其中Gromacs的值在13GB/s，NAMD的值在25GB/s左右。
圖七：浪潮天眼監測的Gromacs內存帶寬情況
圖八：浪潮天眼監測的NAMD內存帶寬情況
可以看出，在本測試算例中，兩程序運行時對內存帶寬的需求并不是特別大。但是，需要提到的是，內存帶寬的大小是和算例規模有關系的，隨著算例規模的增大，原子數的增多，程序?qū)?nèi)存帶寬的需求會變大。
網絡通信情況
下面兩個圖依次是浪潮天眼測試的Gromacs和NAMD運行時的網絡帶寬情況，其中重合的紅線和綠線分別對應IB網絡的數據發送和數據接收。可以看出Gromacs運行時的網絡通信帶寬在300MB/s左右，而NAMD運行時的網絡通信帶寬則高達1000MB/s。
圖九：浪潮天眼測試的Gromacs網絡通信情況
圖十：浪潮天眼測試的NAMD網絡通信情況
除了網絡帶寬之外，從這兩個圖中我們也可以看出網絡通信是一個持續的數據流，這也就意味著網絡延遲(latency)也會對程序性能有較大影響，即低延遲的網絡會對程序的性能有較好的提升作用。這也就意味著，在網絡的選擇方面，高帶寬、低延遲的InfiniBand網絡，是一個較好的選擇。
磁盤讀寫
分子動力學程序在運行時只會輸出對應的軌跡文件，而該文件的輸出也是程序每運行幾百時間步時追加寫入一次，因此其在運行時對磁盤讀寫并沒有什么特殊的需求。
分子動力學模擬計算集群配置方案建議
通過以上比較我們可以發現，即使是對于同樣大小的體系，Gromacs和NAMD對計算資源的需求也是不一樣的，NAMD需要相對更多的內存、內存帶寬以及網絡帶寬，而不同的體系大小，也會體現出對計算資源需求的差異。
根據這些分子動力學模擬軟件的普遍特點，我們也給出了如下的集群配置建議：(1)選擇核心數更多，AVX頻率更高的CPU，充分利用CPU的向量化浮點運算能力;(2)合理的搭配內存的數量和容量，雖然這些應用對內存容量的需求不高，但是有不小的內存帶寬需求，因此建議單節點搭配不少于8條內存來充分滿足應用的內存帶寬需求;(3)選擇高帶寬、低延遲的網絡，當前市面上主流的Infiniband和OPA網絡均是不錯的選擇。
浪潮在分子動力學模擬應用的調優優化方面有豐富的經驗，通過浪潮天眼可以更全面、更精細的分析軟件的運行特征，提供軟硬一體化的全方位優化方案，目前浪潮在該領域的應用方案已經廣泛的應用在了各高校和科研院所的相應領域的科學研究中。
