德國當?shù)貢r間7月15日， 2015 國際超級計算機大會(HPCC-ISC 2015)落下帷幕，來自中國的清華大學經受多重考驗在國內外11所高校中勝出，奪得第四屆ISC國際大學生超算競賽總冠軍。
ISC與ASC、SC大學生超算競賽并列為國際三大超算賽事，今年ISC超算競賽共有來自中國、美國、德國、西班牙、印度、南非、巴西、愛沙尼亞等國家的11所高校大學生隊伍參加。本次大賽要求參賽隊員要在總功率3000W或總成本不超過2500美元的限制條件下，完成超算系統的搭建。每支隊伍的超算系統要連續運行48小時并完成HPCC基準測試、OCTOPUS(激發電子-離子動力學的第一定律程序)、PyFR(空氣動力學模擬程序)、LAMMPS(大規模原子分子并行模擬器)等四道試題的運行。
超算大賽的四個測試項目，對于服務器CPU性能、內存帶寬、網絡IO性能都是非常嚴格的考驗。本次超算大賽中，清華大學代表隊采用浪潮雙路旗艦產品NF5280M4擔任測試主機，配以Tesla K80加速卡和Mellanox EDR網絡，最終以較大的總分優勢奪得總冠軍。下面就讓我們一起來探討下為清華大學代表隊贏得本次ISC超算大賽冠軍的“幕后英雄”的秘密。

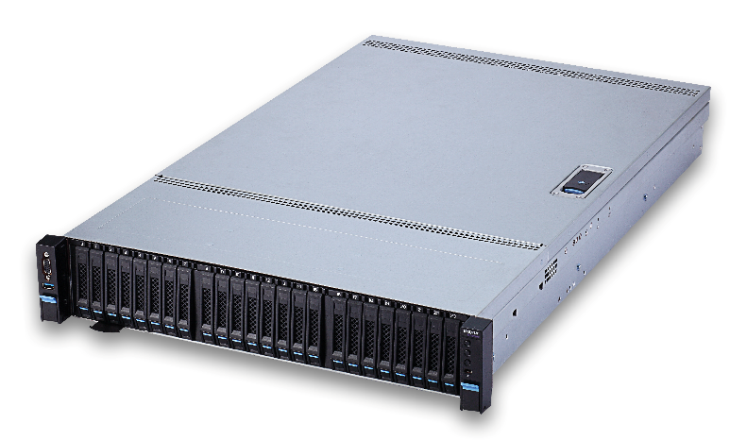

(浪潮雙路服務器NF5280M4)
1. 超算冠軍，NF5280M4性能為什么強？
NF5280M4采用全新智能計算加速技術，搭載最新一代英特爾至強E5-2600V3系列處理和多達24個DIMM，可根據用戶應用智能調節提供更優性能，可顯著提升應用程序性能。
在內存方面采用最新的DDR4內存技術，內存帶寬提升50%。DDR4相比DDR3，雖然傳輸速率提高2~4倍，但其最大電流卻仍與DDR3相當，運行電壓降低。使得相同傳輸速率下，功率降低高達57.1%。簡單來講，全新的DDR4內存可以幫助客戶大幅度提升虛級化性能，并且可大幅度降低能耗投入。
在整個服務器系統中，硬盤的讀寫速度一直是整個系統數據傳輸?shù)钠款i。而浪潮NF5280M4采用最新的12Gbps磁盤控制器，將使得磁盤控制器與硬盤之間數據傳輸速度翻倍，也就意味著整個數據傳輸系統速度翻倍。同時還可向下兼容SAS 6Gbps，有利于保護投資。另外NF5280M4可支持熱插拔PCI Express閃存驅動器，在硬盤性能上有質的飛躍。
2. 3000W總功耗限制，NF5280M4功耗為什么低？
在板卡設計方面，NF5280M4為減少供電耗損，在主板設計方面加入了大電流專用高速通道，并且專為供電進行了PCB板設計優化。
NF5280M4采用了業內轉化效率最高的低功耗原價配合高效電源設計，可比其他方案節能多達20%?？膳渲免伣鸺壐吣苄岵灏稳哂嚯娫?，轉化效率在96%以上，進一步降低能耗，實現綠色節能。另外，浪潮的功耗管理技術可幫助用戶對系統功耗進行精確的實時監測和控制，獨家實現功耗感知技術(Power telemetry)，配合PTAS功能及Node manager 3.0技術可以有效進行全面能耗管控，進一步提高整體IT架構的能效表現。
3. 隊員現場拆機，NF5280M4拆裝為什么方便？
NF5280M4整個系統可實現全免工具維護。前窗硬盤框架的免工具拆卸，大大縮短運維時間成本。整個機箱，可通過機箱頂蓋的拉手鎖扣將機箱蓋方便的打開。支持熱插拔散熱風扇的同時，包括整組風扇可以通過模塊支架免工具拆卸。在主板上僅有一顆高端拇指螺絲進行鎖定，后窗I/O擴展盒(轉接卡)、各類子卡也可支持免工具安裝。
在易拆裝的設計方面，有很多細節的故事，每一個細節都是對結構進行反復試驗。如在進行前窗硬盤框架的設計時，浪潮研發測試工程師經過了幾十次應力實驗，就是為了減少兩顆螺絲，在保證結構強度的同時實現免工具快拆。
4. 高負載運行4小時，NF5280M4運行為什么穩定？
NF5280M4可以支持80MM大尺寸風扇及雙層對旋風扇，加之精確設置在系統內部的多個溫度傳感器，可實現實時傳遞服務器內部溫度信息。通過浪潮獨特的智能調控技術配合先進的風冷系統實現最佳工作環境。
NF5208M4在結構方面做了多種加強設計，在機箱底部加入了多種加強筋設計，可有效加強結構強度。箱耳設計時選擇了ABS 與金屬混合材料，在保證強度同時兼顧了機身重量。
