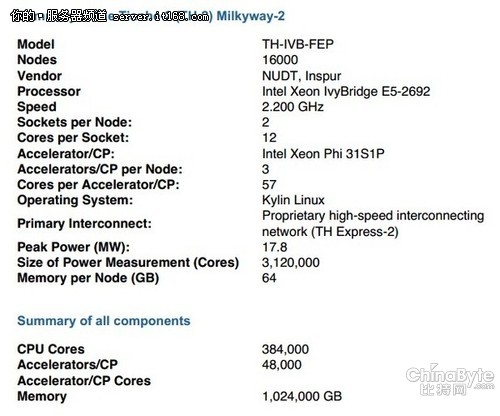

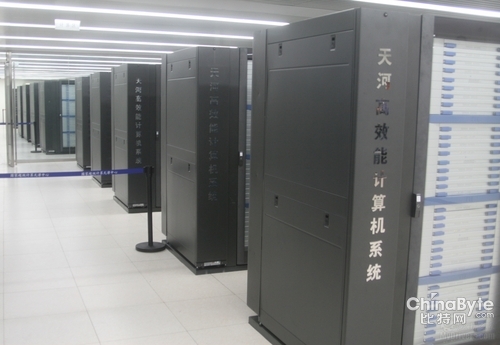

天河二號是目前最快的超級計算機。它由16000個節點組成，每個節點有2顆基于Ive Bridge-E Xeon E5 2692處理器和3個Xeon Phi,累計共有32000顆Ive Bridge處理器和48000個Xeon Phi,總計有312萬個計算核心。
每個Xeon Phi使用其中的57個核心，而不是使用全部的61個，因為使用61個在運算周期協調方面會有問題，而使用57個核心能夠加速4個執行線程，并且在每個線程單周期可以達成4flops的運算量，運行在1.1GHz的Xeon Phi可以生產1003 Tflops的雙精度運算能力。如果考慮CPU,2 Ivy Bridge * 0.2112 Tflop/s + 3 Xeon Phi * 1.003 Tflop/s=3.431 Tflops,2個Ive Bridge+3個Xeon Phi單個節點可以有3.431 Tflops運算能力，16000個節點總計可達54.9PFlops性能。每個運算節點有64GB主存、而每個Xeon Phi板載8GB內存，因此每個節點共有88GB內存，總計16000個節點一共有1.404 PB內存，而外部存儲器容量方面更是高達12.4PB.

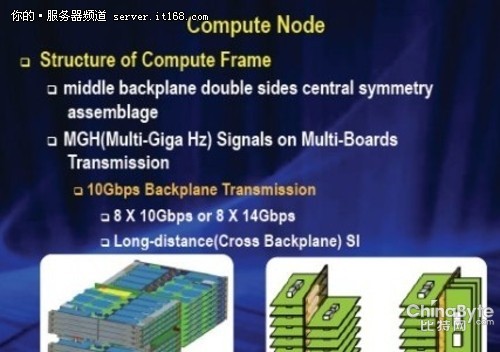

在每個主板上有2個計算節點，而每個框架則有16個主板，4個框架組成一個機柜，整個系統由125個機柜組成。

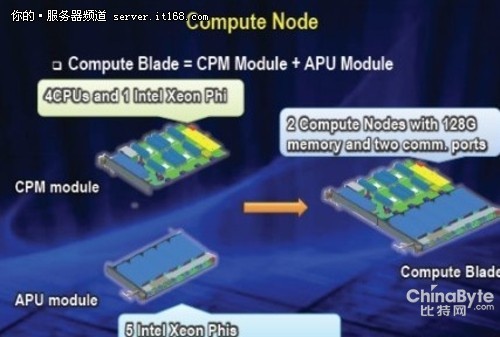

每個計算節點主板分為兩塊，一塊CPM一塊APU,CPM上有4核Ive Bridge、內存和一個Xeon Phi,而APU基板上則承載著5個Xeon Phi.

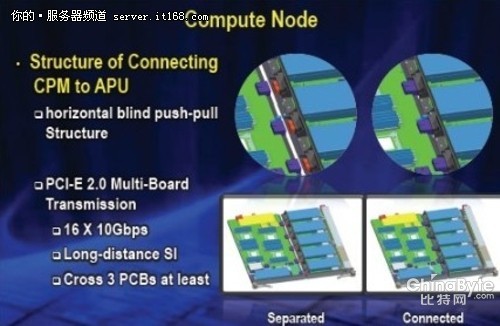

CPM和APU之間有5個水平插入的鏈接口，由Ive Bridge內置的PCI-E 2.0進行連接，雖然Ive Bridge內置為PCI Express 3.0接口，但Xeon Phi僅支持2.0,單個通路為10Gbps帶寬。

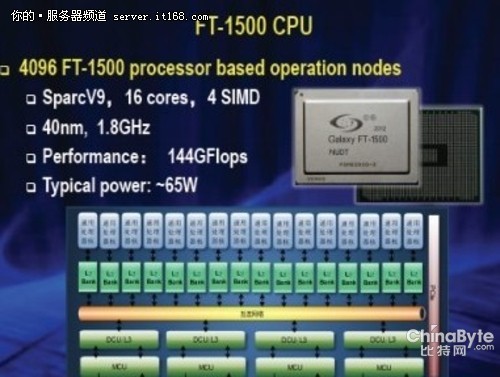

計算節點的前端處理器為4096個FT-1500處理器， FT-1500處理器是由國防科技大學為天河1研發，其可以說是天河1項目的最大收獲，其為16核心的Sparc V9架構處理器，在40nm工藝情況下運行頻率為1.8Ghz,峰值性能為144 Fflops/s,功耗為65W,但相比英特爾22nm 12核 2.2GHz 211Gflops/s性能的Ive Bridge還是有明顯差距。

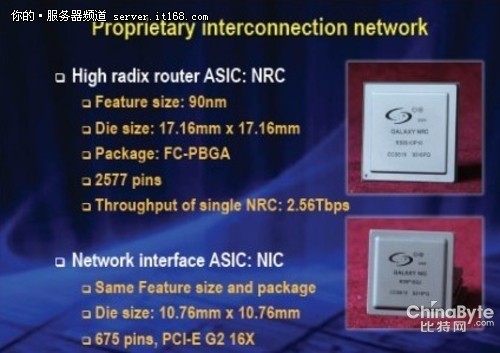

天河2互聯方面采用自主研發的 Express-2 內部互聯網絡，其為有13個交換機，而每個交換機有576個端口。連接介質為光電混合。具體控制器是名為NRC的ASIC專用目的集成電路，其采用90nm工藝，封裝尺寸為17.16x17.16 mm,共有2577引腳。單個NRC的吞吐能力為2.56Tbps.而在終端方面網絡接口也采用類似結構的NIC,但規模稍小，為10.76x10.76 mm, 675 pin,其采用PCIE 2.0方式連接，傳輸速率為6.36GB/s.并且在在12000節點的情況下延遲也很低，僅為85us.

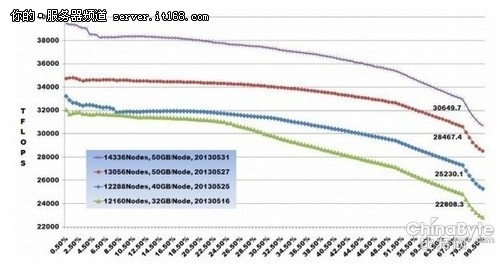

而在計算能力方面，使用14336個節點 總計50GB內存進行LINPACK測試，理論性能為49.19Pflops,而實際測試性能為30.65Pflops,效率為62.3%.這個效率并不算高，還有很大優化提升潛力。當然也可能是被Xeon phi僅支持PCI Express 2.0帶寬不足限制。

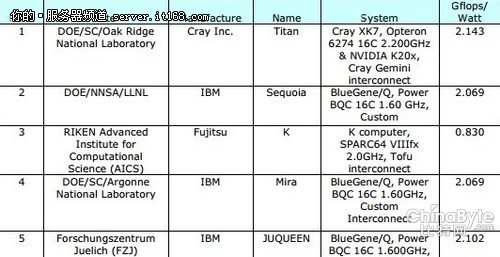

上面測試使用了16000個節點中的14336個，運用了90%的規模，基本可以代表天河2的整體性能表現。天河2的性能部件(處理器、內存、互聯)整體功耗為17.6MW,而整體的運算能力為30.65PFlops,這樣計算每瓦的性能為1.935Gflops,這個性能/功耗比可以拍在超算TOP500的前五，其整體性能/功耗比十分出色。
系統的整體功耗為17.6 MW,并且這個功耗還不包括水冷這樣的散熱系統，如果考慮上整體功耗將高達24MW,廣州國家超算中心將采用城市供水系統構建高散熱效能的冷卻系統，有能力可以提供80KW系統的散熱能力。
