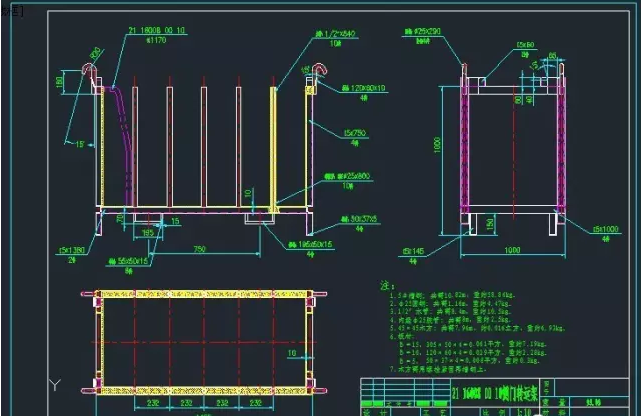

看到圖中有很多不同顏色、不同大小的方框，雖然沒有看到他的圖紙，我已經知道怎么回事了。原以為這種問題遇到的人不會太多，不過有不少人遇到，就單獨再講一下吧。 其實出現這種現象只是改了一個顯示設置，下面我們就來重現他的現象，重現完我們就自然知道怎么解決了。 1、打開一張現成的圖紙，你自己在文件里隨便寫幾個文字也可以，如下圖所示。

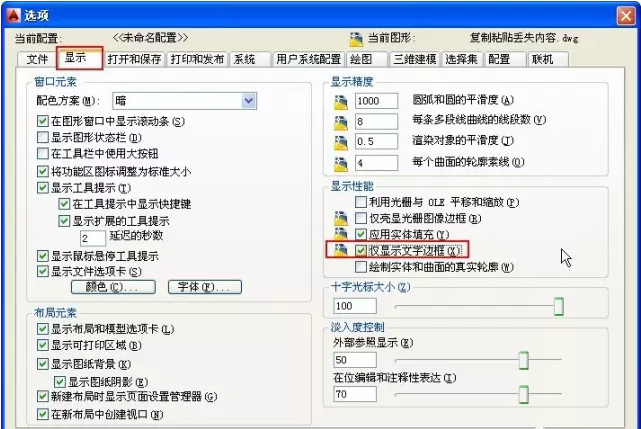

2、輸入OP，回車，打開選項對話框，在“顯示”選項卡中勾選“僅顯示文字邊框”，如下圖所示。
3、單擊確定按鈕關閉選項對話框，我們看到文字并沒有變。輸入RE，回車，重新生成圖形，就可以看到效果了，如下圖所示。
原因很簡單吧，知道了問題產生的原因，解決方法自然也不用說了。當出現這個問題的時候，我們可以在選項對話框中設置選項，也可以直接設置變量。高版本CAD中光標停留在選項對話框中的選項處就可以知道變量是：QTEXTMODE。
4、在命令行輸入QTEXTMODE，回車，輸入0，回車。再輸入RE，回車，圖形就能恢復正常。

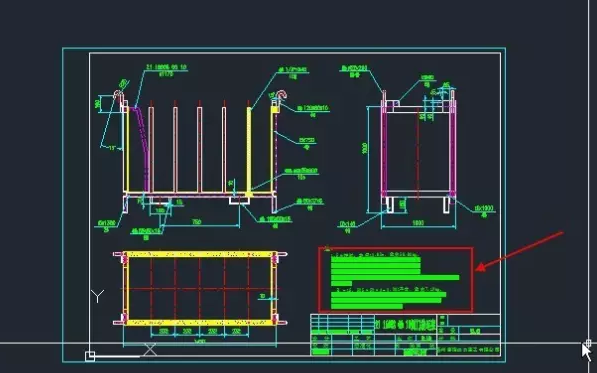

CAD為什么要設置這么個選項呢? 其實原因很簡單，文字尤其是使用操作系統字體的文字，顯示數據還是比較大的，當圖中文字特別多的時候，會影響圖形的操作速度，只顯示文字邊框，可以大幅提高圖形的操作速度。我們不妨打開一張圖中有大量操作系統文字的圖紙，比較一下正常顯示和顯示為邊框后圖形的縮放和平移的速度，如果圖紙很大，而機器性能較差時，這種差距是非常明顯的。 文字自動顯示為方框 就算我們不設置只顯示文字邊框，當我們在縮放圖紙時，會發現文字有時也會自動變成方框，只不過是實心的矩形框，如下圖所示。
當文字小到一定程度，AutoCAD2013中文版判斷你根本就看不清文字時也就是不關注這些文字內容時，為了提高顯示性能，同樣將文字簡化顯示為方框。不過這種方框大家不會有什么疑問，因為放大后文字就可以正常顯示了。
