因?yàn)槲覀冎贿x擇了一個圖塊，可以不用做任何設置，直接單擊下一步按鈕，進入第4頁。

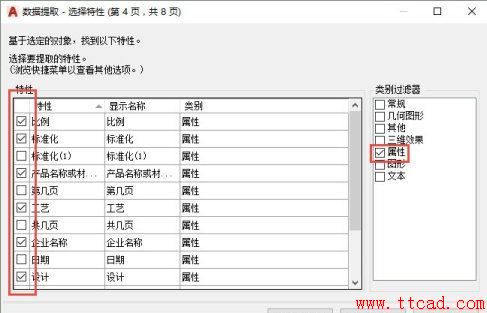

這一頁就跟LI查詢時一樣，還是列出了好多的數據。為了過濾這些數據，在對話框右側提供了類別過濾器，左側則列出了此類的所有特性。大多數數據是我們不關心的，只關心屬性文字，在右側了列表中勾選“屬性”，左側列表中就列出了圖塊的所有屬性，勾選我們要提取的那些屬性，如圖所示。
設置好后，單擊下一步按鈕，進入第5頁。

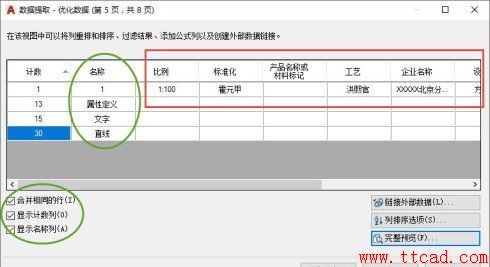

在這一頁中將我們提取的數據都列出來。前兩列是圖形的計數和名稱，就是圖形的數量和類型，后面各列是各種屬性和屬性值。我們可以看到圖塊中有13個屬性、15個文字、30根直線，如果這些數據不需要，我們?cè)趩螕簟吧弦豁?yè)”按鈕返回第3頁，將屬性、文字、直線去掉，然后再返回到第5頁。在底部，還可以設置是否要名稱和數量這兩列。此外還可以鏈接外部數據、排序和預覽，如圖所示。
確認要輸出的數據沒有問題后，就可以單擊下一步按鈕，進入第6頁。

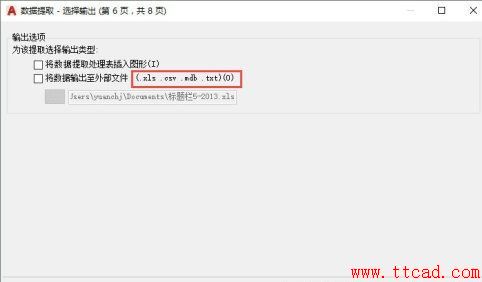

在第6頁中可以選擇將提取的數據直接插入到圖中，也可以選擇將提取的數據輸出成xls\csv\mdb\txt文件，我們可以根據需要進行選擇，如圖所示。
如果選擇輸出成外部文件，設置好文件名后，直接單擊下一步，就會直接跳到第8頁，提取就完成了。

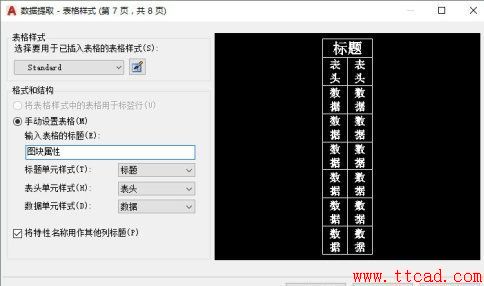

選擇將數據提取內容作為表格插入到圖中，單擊下一步，就會彈出第7頁，讓我們選擇表格樣式，如圖所示。

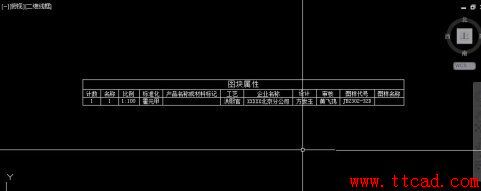

單擊下一步進入第8頁，單擊完成按鈕后，會提示我們?cè)趫D中選擇一個插入點，將提取的數據表格插入到圖中，如圖所示。
小結
有了向?qū)椭僮骱芎?jiǎn)單，但CAD圖形種類比較多，可提取的數據也非常多，要想精確地提取我們所需要的數據，剛開始估計要反復試幾次才能成功，但提取過幾次后，以后提取類似圖形的數據就簡單了。
