CAD在機械工程、建筑工程、裝飾設計、環境藝術設計、水電工程、土木施工、測繪勘察等等各方面都有廣泛的用途，下面就簡述一下CAD繪建筑施工圖的過程：

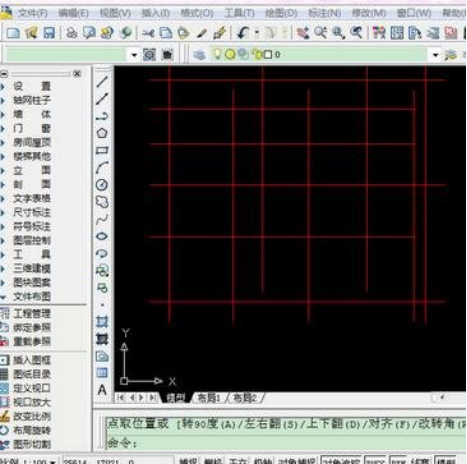

1.繪制軸網 HZZW.

2.添加數值。(這個數值,也就是你房體的面積)從下開,上開開始,然后是左進右進。(上開下開的數值從左往右輸，左進右進從下往上輸入)輸入完成點確定。

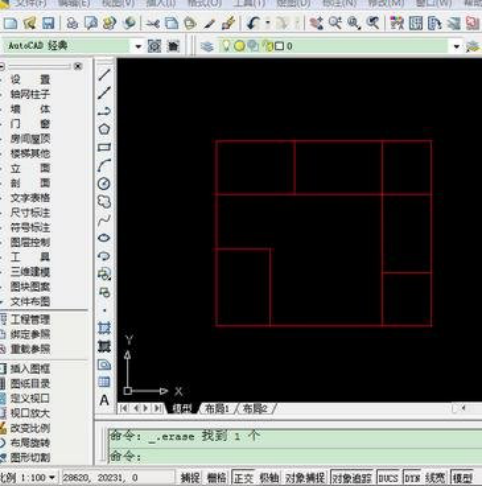

3.這樣，墻體的中線就基本出來了，現在用TR(雙空格)進行剪切或EX(雙空格)進行延長，修改到你要的形狀。例：

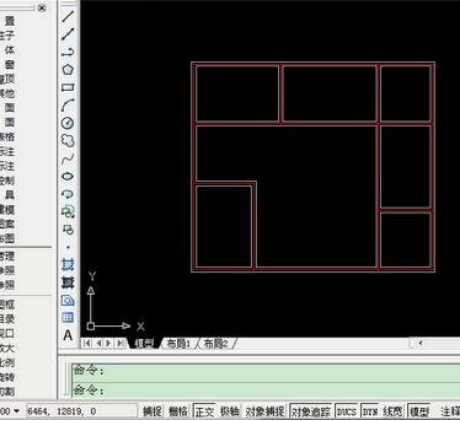

4.繪制墻體.HZQT。在cad中國的添加墻體是ML+空格+J+空格+Z+空格+S+空格+ 240+ 空格。

5. 進行尺寸標注。逐點標注ZDBZ

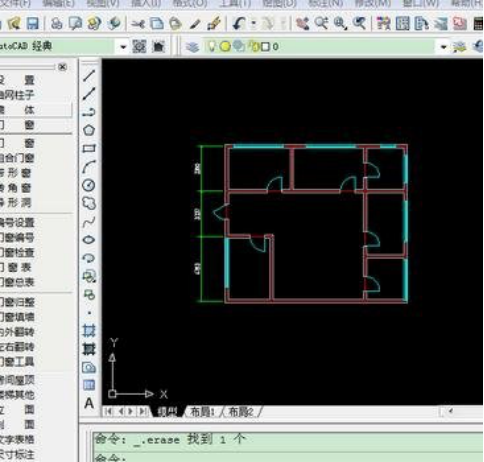

6.添加門窗，門窗MC，等等。

7.快速標注：KSBZ。箭頭引注：JTYZ。索引符號：SYFH。引出標注YCBZ.
