在繪制齒輪零件圖時，一般采用簡畫畫法，齒形一般不必繪出。但在一些特殊圖中，是需要將齒形繪出的，比如：齒輪圖需要導入數控線切割用于加工時，則需要將齒形按實際繪出。在CAXA中，提供了更高效方便的方法。
1、點齒形繪制命令。

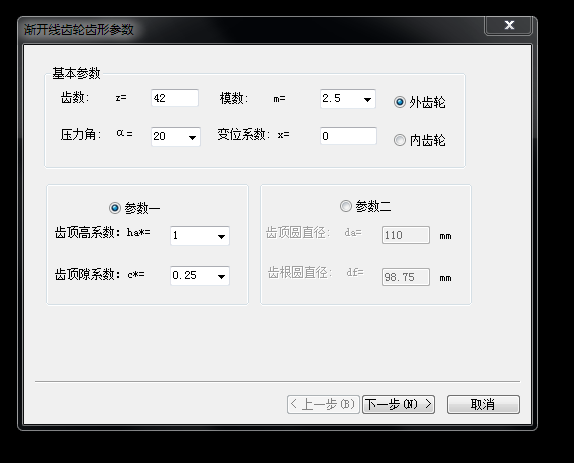

2、輸入齒形的相關參數，如：齒數、模數、壓力角、變位系數、齒頂高系數等，點“下一步”。

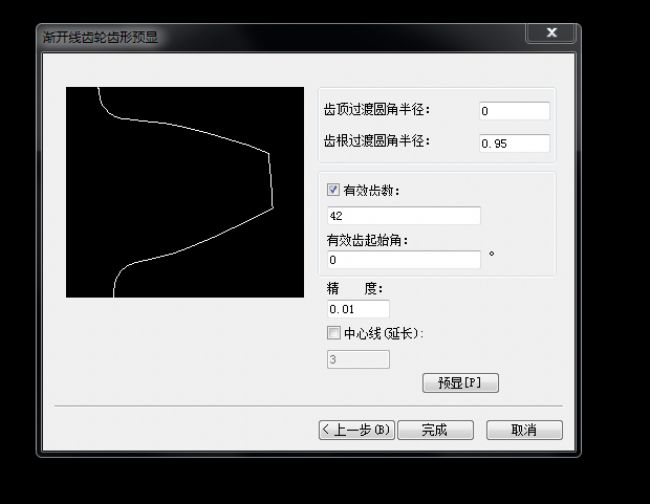

3、在“漸開線齒輪齒形預先顯”對話框中輸入“齒頂過渡圓角半徑”、“齒根過渡圓角半徑”等參數，點“完成”。

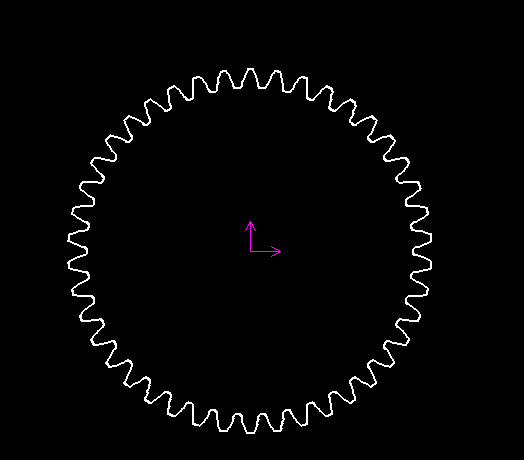

4、將齒輪放于適當位置。

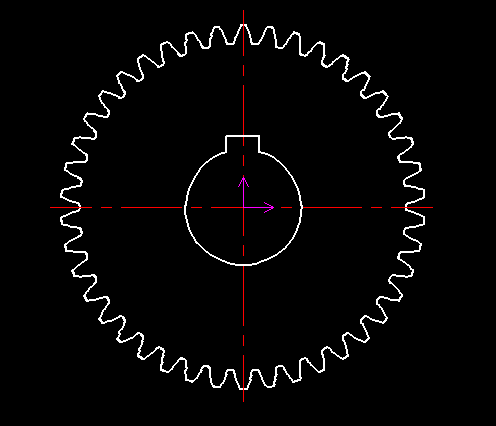

5、繪制出孔及鍵槽就完成了。

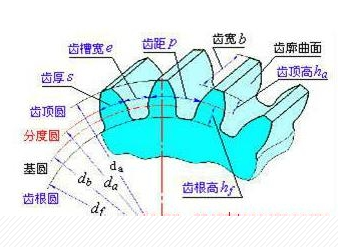

齒輪相關參數解釋：
齒數z：
一個齒輪的輪齒總數。
模數m：
齒距與齒數的乘積等于分度圓的周長，即pz=πd,式中z是自然數，π是無理數。為使d為有理數的條件是p/π為有理數，稱之為模數。即：m=p/π
分度圓直徑d：
齒輪的輪齒尺寸均以此圓為基準而加以確定，d=mz
齒頂圓直徑da和齒根圓直徑df：
由齒頂高、齒根高計算公式可以推出齒頂圓直徑和齒根圓直徑的計算公式：
da=d+2ha df=d-2hf
