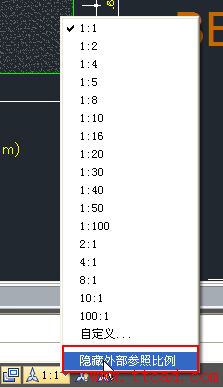

如果常規操作，肯定不會產生如此多的注釋性比例，肯定是工具軟件或插件自動生成的，曾經聽人說有類似的病毒，會在操作的過程中不斷生成注釋性比例。如果你用的是CAD低版本，又發現圖中有大量多余的注釋性比例，可以用命令進行重置，或者讓用高版本的同事或朋友幫你處理一下。重置注釋性比例列表的方法如下：

1、在菜單里選擇：格式>比例縮放列表或輸入salelistedit命令，回車。

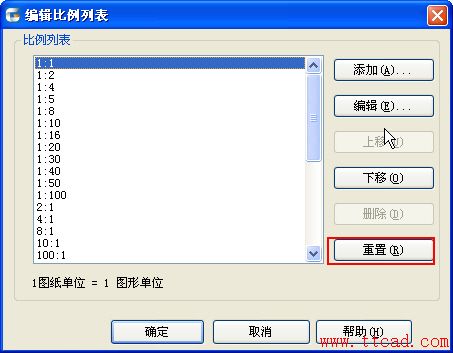

2、在“編輯注釋比例”對話框中點“重置”按鈕即可，如下圖所示。

3、 大量的圖層過濾器

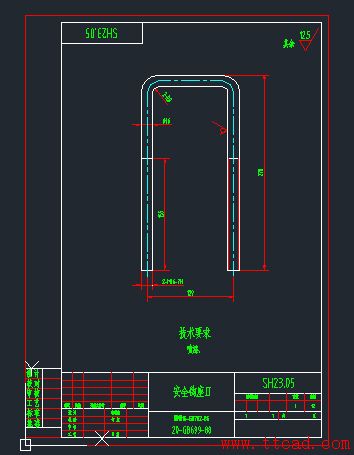

    曾經見到這樣的一張圖紙，圖紙保存成2000格式有5MB多，保存成2007版格式有2MB多，圖并不算大，但跟實際的圖形比起來，文件就已經非常大了，如下圖所示。

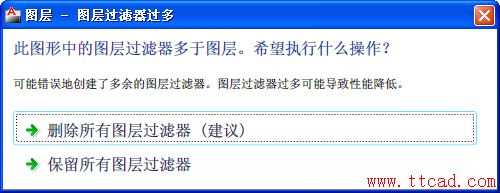

    在AUTOCAD 2011中打開這張圖，查看圖形沒有任何異常，也沒有可清理的多余數據，但點開圖層管理器的時候會彈出如下提示。

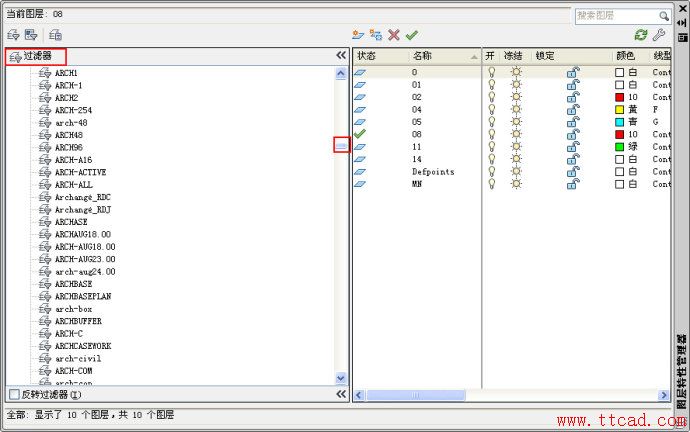

    選擇“刪除所有圖層過濾器”，然后再存文件，文件變成了60KB。也就是說圖中2MB多的數據全部都是圖層過濾器。重新打開原圖，在打開圖層管理器時選擇“保留所有圖層過濾器”，等待了好長時間，圖層管理器才彈出來，圖層過濾器果然不是一般的多，如下圖所示。

    總共只有不到10個圖層，但圖層過濾器至少有幾百種，這顯然不是畫圖的人自己做出來的，很顯然是某個弱智的工具軟件和插件生成出來的。

 上面是我遇到過的幾種情況，當然還可能會有其他數據導致出現圖紙異常大，如果大家遇到了類似圖紙，但不是上面幾種情況，可以一起研究一下。

    遇到類似圖紙異常大的圖紙，怎么處理呢？我簡單了總結了一下，希望對大家有幫助。大家第一個想到的肯定是：清理PU，清理確實可以解決一部分問題，比如圖中保存了過多未使用的塊定義，我見過一張圖紙?jiān)谇謇砗笾挥性瓉?lái)的十分之一，如果習慣良好的話不會有這種問題。然后，可以用核查AUDIT修復一下錯誤數據，檢查圖層過濾器列表、注釋性比例列表這些CAD自身可修復的數據。最后一招：復制粘貼到新圖中。復制粘貼的時候有時要注意，如果CTRL+A全選后復制粘貼不行，可以嘗試從左往右框選圖形后復制粘貼。

    另外，2007版的圖紙會比2000版的圖紙小很多，存成更高版本的圖紙不會小太多甚至可能變大。很多人將圖紙保存2000版估計是為了保證兼容性，用不同版本CAD的人都可以打開。但我建議大家不要保存這么低的版本，不僅是文件大小的問題，還有兼容性的問題。CAD高版本不僅推出了不少低版本不支持的對象類型，而且AUTOCAD在2007年推出UNICODE版本，存成低版本圖紙?jiān)贑AD高版本打開時容易出現文字編碼的問題，我就遇到過多張出現文字樣式不識別或文字亂碼的圖紙，都是2000或2004版圖紙。如果沒有特殊需要，建議保存成2007版以上的DWG文件。

    看似簡單，但仔細研究后卻發現并沒有那么簡單，產生這些數據的原因還是沒有弄清楚，只是希望這篇文章能給大家一些幫助的啟發，如果您發現了類似問題的原因和解決方法希望能分享給我。
