CAXA電子圖板(二維CAD)專為設計工程師打造，依據中國機械設計的國家標準和使用習慣，提供專業繪圖編輯和輔助設計工具，輕松實現所思即所得。通過簡單的繪圖操作，將新品研發、改型設計等工作迅速完成，工程師只需關注所要解決的技術難題，而無需花費大量時間創建幾何圖形。

　　CAXA電子圖板2013版定義標題欄更便捷、更靈活、更合理。請跟我一起操作一下定義標題欄，以及定義各欄目的屬性。

　　一、定義標題欄

　　1、先按要求畫出標題欄。(這一步也可以調用程序自帶的標題欄分解后編輯一下)

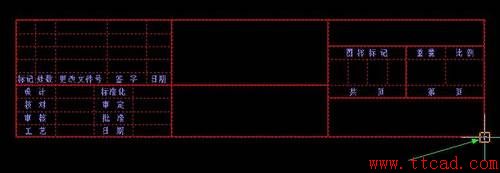

　　2、依次點擊【幅面】、【標題欄】、【定義】、框選標題欄，右鍵點擊標題欄右下角確定基點。

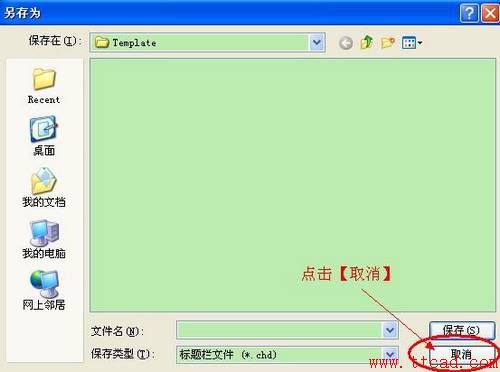

　　3、在彈出的對話框點擊【取消】(注：暫時不用保存)。

　　二、標題欄屬性定義

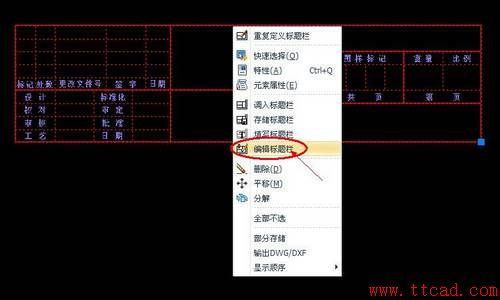

　　1.選中標題欄，右鍵選擇【編輯標題欄】。

　　2、點擊右邊的【屬性定義】圖標。

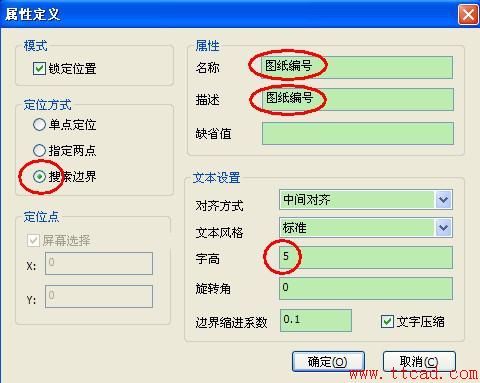

　　3、在彈出的對話框中填入對應的屬性名稱、描述、字高，【定位方式】選【搜索邊界】。

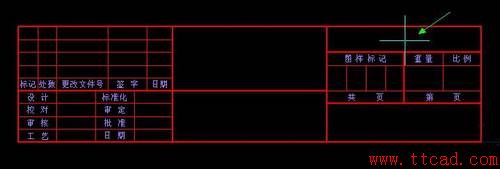

　　4、點擊標題欄對應欄目進行定位。

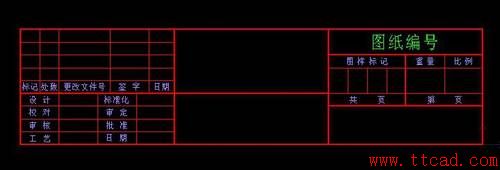

　　5、定位完成。(如下圖)

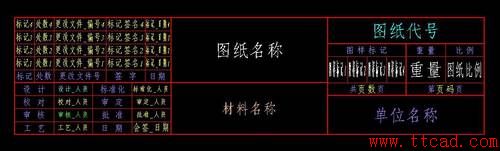

　　6、其它各欄屬性均按如上方法進行定義。如要求各欄目具有不同顏色的話，可以接著選中文字，右擊選擇【特性】，并更改文字顏色。

　　7、點擊右邊的【退出塊編輯】圖標。

　　8、一路保存退出。

　　三、存儲標題欄

　　1、選中標題欄，右擊【存儲標題欄】。

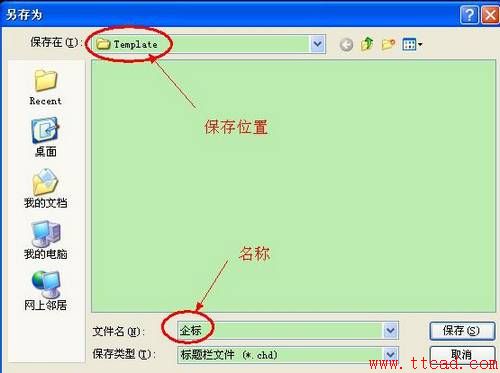

　　2、在彈出的對話框中填入名稱，選擇保存位置。

　　注：CAXA電子圖板2013版保存位置為：

　　X:\Program Files\CAXA\CAXA DRAFT MECHANICAL\2013\Template\zh-CN

　　(X——為程序安裝盤盤符)

　　3、點擊【保存】完成。
