眾所周知，尺寸標注是機械設計中工作量繁重的項目之一。它的準確性直接關系著整張圖紙的價值。一張普通的圖紙標注需要用到的標注方式至少要3種以上。而傳統的標注方式切換，需要鼠標不斷點選多種樣式從而達到完全標注的結果，并且標注結果有可能會隨時進行修改，這將耗費設計師大量的時間和精力。
中望CAD機械版2018中的智能標注功能，就充分體諒到設計師在標注工作中的效率問題。設計師可以通過圖標快速找到該命令：打開軟件菜單欄的最后一項機械――尺寸標注――智能標注，即可啟動該命令。
設計師也可以通過直接輸入命令：字母“D”，啟動該功能。在標注過程中，設計師只需選擇標注目標對象，尺寸預覽會跟著鼠標拖動的方向變化，選擇好想要實現的標注樣式，鼠標確定即可，十分簡便。該功能充分展現了所見即所得的概念。而對于還能夠細化標注類型的對象，設計師可以通過命令行的提示自由選擇，比如默認圓是直徑標注的，當然也可得到半徑的標注，折彎的標注。不僅如此，設計師還可以根據繪圖要求選擇在圓外顯示標注，或者在圓內顯示等。中望CAD機械版2018的智能標注功能，可以滿足90%的標注形式，讓標注更方便和高效。

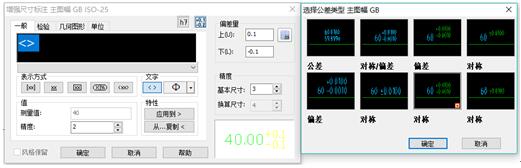

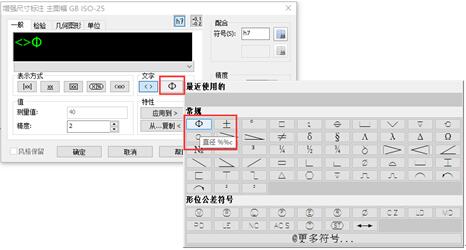

值得一提的是，中望CAD2018機械版的標注十分靈活，通過一鍵切換即可實現由某一種標注方式到另外一種標注的轉變。如果標注的內容不止是體現尺寸，還需要顯示符號或公差值等更多功能，設計師則可以通過空格鍵調出增強尺寸標注功能界面，從表示方式、文字顯示、精度控制等方面快速完成標注工作。

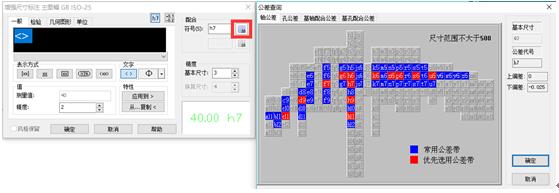

同時，點擊增強尺寸標注對話框中的右下角圖片，即可得到公差類型界面，方便設計師直觀地選擇公差類型。點擊“配合”后的小圖標還可以直接顯示國標的公差查詢，設計師無須重新翻閱手冊查詢。

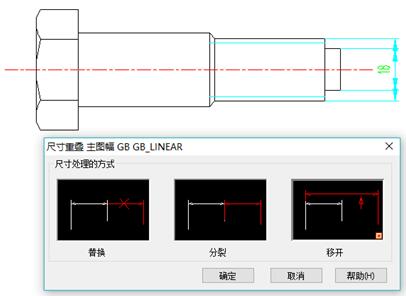

設計師在進行機械圖紙標注的時候，經常會遇到尺寸重合的情況。對此，中望CAD機械版2018就提供了尺寸重疊處理辦法，軟件會自動識別標注重疊區，從而彈出請求處理的方式提醒。無論是替換、分裂還是移開，設計師一鍵就可直接完成標注。
