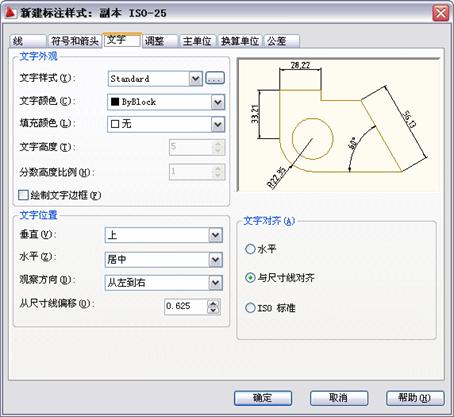

3. “文字”選項卡 此選項卡用于設置尺寸文字的外觀、位置以及對齊方式等，右圖為對應的對話框。
“文字”選項卡中，“文字外觀”選項組用于設置尺寸文字的樣式等?！拔淖治恢谩边x項組用于設置尺寸文字的位置?！拔淖謱R”選項組則用于確定尺寸文字的對齊方式。
4. “調整”選項卡

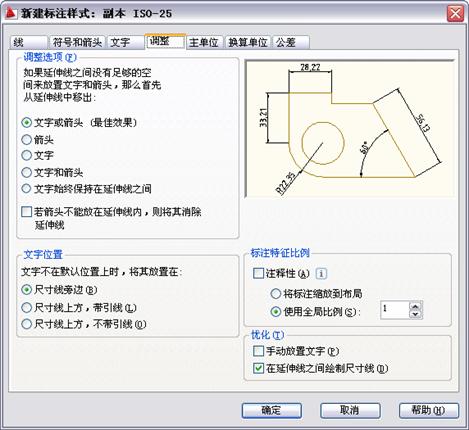

此選項卡用于控制尺寸文字、尺寸線以及尺寸箭頭等的位置和其他一些特征。下圖是對應的對話框。
“調整”選項卡中，“調整選項”選項組確定當尺寸界線之間沒有足夠的空間同時放置尺寸文字和箭頭時，應首先從尺寸界線之間移出尺寸文字和箭頭的哪一部分，用戶可通過該選項組中的各單選按鈕進行選擇。“文字位置”選項組確定當尺寸文字不在默認位置時，應將其放在何處?！皹俗⑻卣鞅壤边x項組用于設置所標注尺寸的縮放關系?！皟?yōu)化”選項組該選項組用于設置標注尺寸時是否進行附加調整。
5. “主單位”選項卡

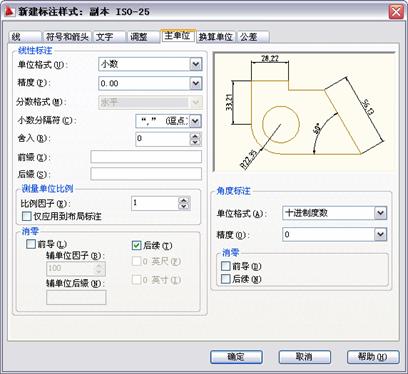

此選項卡用于設置主單位的格式、精度以及尺寸文字的前綴和后綴。右圖為對應的對話框。
“主單位”選項卡中，“線性標注”選項組用于設置線性標注的格式與精度?！敖嵌葮俗ⅰ边x項組確定標注角度尺寸時的單位、精度以及消零否。
6. “換算單位”選項卡

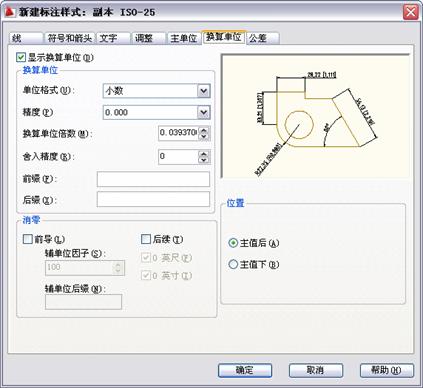

“換算單位”選項卡用于確定是否使用換算單位以及換算單位的格式，對應的選項卡如下圖所示。
“替換單位”選項卡中，“顯示換算單位”復選框用于確定是否在標注的尺寸中顯示換算單位。 “換算單位”選項組確定換算單位的單位格式、精度等設置?！跋恪边x項組確定是否消除換算單位的前導或后續零。 “位置”選項組則用于確定換算單位的位置。用戶可在“主值后”與“主值下”之間選擇。
7. “公差”選項卡

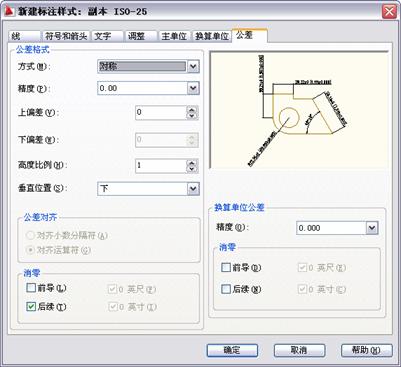

“公差”選項卡用于確定是否標注公差，如果標注公差的話，以何種方式進行標注，下圖為對應的選項卡。
“公差”選項卡中，“公差格式”選項組用于確定公差的標注格式?！皳Q算單位公差”選項組確定當標注換算單位時換算單位公差的精度與消零否。
利用“新建標注樣式”對話框設置樣式后，單擊對話框中的“確定”按鈕，完成樣式的設置，AutoCAD返回到“標注樣式管理器”對話框，單擊對話框中的“關閉”按鈕關閉對話框，完成尺寸標注樣式的設置。 上一頁1234下一頁
