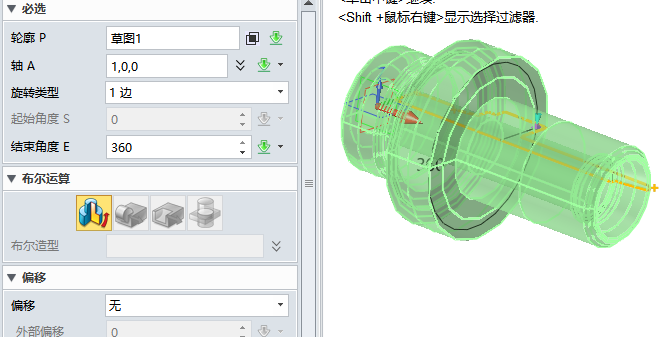

圖11 旋轉操作效果
2、在如圖12所示位置繪制草圖正六邊形，然后進行拉伸布爾運算，選擇交運算，如圖13設置；

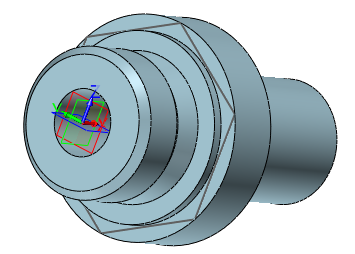

圖12 繪制正六邊形

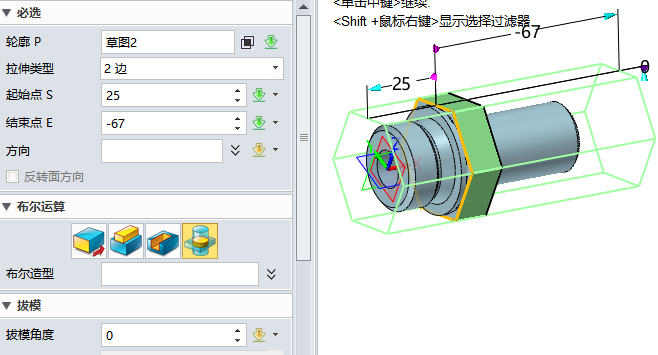

圖13 拉伸布爾運算操作
3、選擇“XZ”平面為基準面繪制草圖，角為115°，如圖14，單擊旋轉按鈕，選擇X軸為旋轉中線，進行360°旋轉切除操作，如圖15所示；

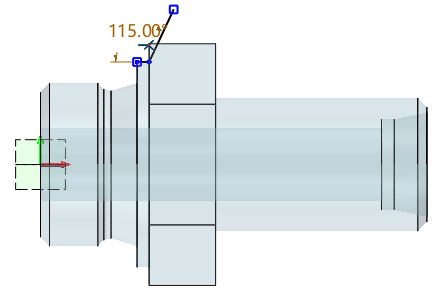

圖14 旋轉切除線草圖

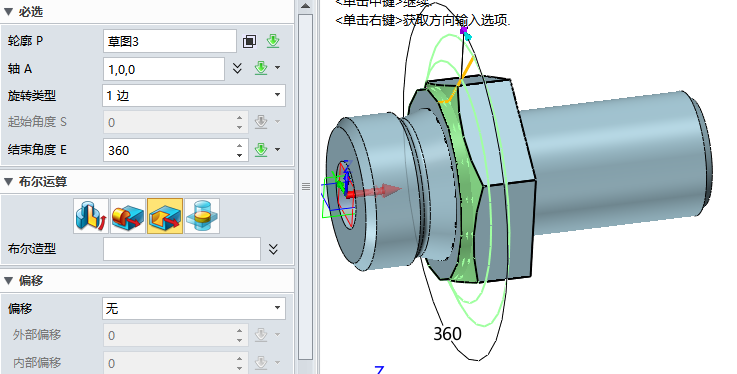

圖15 旋轉切除操作
4、通過旋轉、拉伸和簡單的切除操作即可完成創建管接頭，圖16則是最后的設計結果。

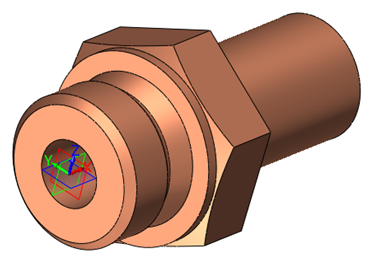

圖16 管接頭完成模型
在本設計案例中，我們主要運用到了圓角、倒角、偏移、裁剪實體等基礎功能，再加上旋轉和切除功能的綜合運用，即可快速地設計出卡套式管接頭。其實，本案例中所運用到的相關功能，如果能熟練掌握，熟悉運用，對設計師進行其他產品設計也是非常有幫助的，中望3D是專業的三維CAD/CAM設計軟件，具有易學易用、操作便捷的特點，能支持設計師高效地完成各項設計任務。
