第2章 中望CAD設置
2.1 啟動對話框的使用
啟動中望CAD 2011或建立新圖形文件時，系統出現中望CAD 2011屏幕界面，并彈出一個啟動對話框，如圖2-1所示。利用該對話框，用戶可以方便地設置繪圖環境，讓用戶以多種方式開始繪圖。
圖2-1 啟動對話框
2.1.1 打開一幅圖
當用戶單擊圖2-1所示的“啟動”對話框中的
（打開）按鈕時，系統彈出如圖2-2所示的對話框。如果在對話框右邊預覽中無圖形顯示，則勾選對話框中的“使用預覽”選項欄。
用戶可以直接點取選擇文件列表框下的文件名，單擊【確定】按鈕，打開已經存在的圖樣；也可單擊【瀏覽】按鈕，系統將彈出如圖2-3所示的“選擇文件”對話框，在該對話框中可選取已有圖樣，并基于所選圖樣開始繪圖。例如：在圖2-3中，選中中望CAD下面的Sample子目錄中名為Cube.dwg的圖形，在對話框右邊會顯示該圖形的預覽效果，單擊【打開】按鈕，在中望CAD繪圖區中打開該圖樣，并在此圖樣上繼續繪圖和編輯。
圖2-2 打開圖形

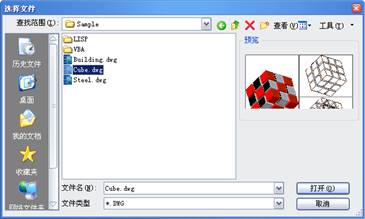

圖2-3 通過瀏覽選擇文件
2.1.2 使用缺省設置
當用戶單擊圖2-1所示的“啟動”對話框中的
（新建）按鈕時，中望CAD將使用默認的繪圖環境設置來創建圖紙。如圖2-4所示，該對話框中的“默認設置”選項組中包括“英制（英尺和英寸）”和“公制（毫米）”兩個選項欄。用戶選擇其中一項后，單擊【確定】按鈕，即可開始在新的圖紙中繪制圖形。
圖2-4 缺省的繪圖環境開始繪制新圖
大多數情況下，國內設計技術人員會采用公制繪圖。如果選擇“英制”，則繪圖區長12英寸，寬9英寸，小數點后顯示4位小數，大多數人可能會不習慣這種設置。而初學者，往往是直接以缺省方式進入，即以“英制”設置進入。
作為編者，不建議采用默認設置方式創建圖紙；好的方式是以樣板圖為基礎繪圖，可使用其他人制作好的樣板圖或中望CAD中自帶的樣板圖，此方式效率最高。。當然，對于初學者，也不防嘗試使用“英制”繪圖，如果遇到困難，可向有經驗的設計人員請教。
2.1.3 使用樣板圖向?qū)?/h3>
樣板圖是指包含一定繪圖環境，但未繪任何圖形的實體文件。使用樣板圖的特點是不僅可以使用它所定義的繪圖環境，而且可以使用它所包含的圖樣數據，以便在此基礎上建立新的樣板圖文件。樣板圖文件的后綴名為“.dwt”，中望CAD 2011提供了多種樣板圖文件供用戶選擇，同時用戶也可以定義自己的樣板圖文件。
單擊圖2-1所示的啟動對話框中的
按鈕，打開如圖2-5所示的對話框。中望CAD 2011將讓用戶打開一幅樣板圖文件，并且基于該樣板圖文件繪制新圖。
