下圖所示為與兩個圖形對象相切的過渡圓弧，這兩個圖形對象可能是圓或直線。對于此類圓弧，可先用CIRCLE命令的“相切、相切、半徑（T）”選項畫一個與已知對象相切的圓，然后用TRIM命令修剪掉多余的圓弧，就形成了過渡圓弧。
用CIRCLE和TRIM命令將下圖中的左圖改為右圖。
- 命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: t
- 指定對象與圓的第一個切點: //在A點處拾取線段
- 指定對象與圓的第二個切點: //在B點處拾取線段
- 指定圓的半徑 <31.6091>: 25 //輸入圓半徑
- 命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: t
- 指定對象與圓的第一個切點: //在C點處拾取線段
- 指定對象與圓的第二個切點: //在D點處拾取圓
- 指定圓的半徑 <25.0000>:25 //輸入圓半徑
- 命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: t
- 指定對象與圓的第一個切點: //在E點處拾取圓
- 指定對象與圓的第二個切點: //在F點處拾取圓
- 指定圓的半徑 <25.0000>:30 //輸入圓半徑
- 再用TRIM命令修剪多余的圓弧，就獲得了圖3-1中的右圖。
提示：當繪制與兩個圓相切的圓時，選擇不同位置的切點，就將產生內切或外切的關系，如圖5-2所示。當拾取中心線以內的兩個點的時候畫出的是與兩個圓相外切的圓，當拾取中心線以外的兩個點的時候畫出的是與兩個圓相內切的圓。
二、繪制與3個圖形對象相切的圓弧

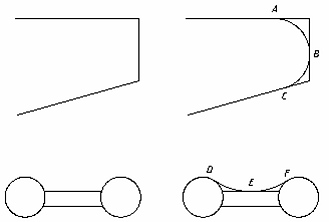

下圖所示為與3個圖形對象相切的過渡圓弧?？上扔肅IRCLE命令的“相切、相切、相切”選項畫一個與3個對象相切的圓，然后用TRIM命令修剪掉多余的圓弧，就形成了過渡圓弧。
下面用CIRCLE和TRIM命令將下圖中的左圖改為右圖。
- 命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: _3p
- 指定圓上的第一個點: _tan 到 //在A點處拾取線段
- 指定圓上的第二個點: _tan 到 //在B點處拾取線段
- 指定圓上的第三個點: _tan 到 //在C點處拾取線段
- 命令: //重復命令
- 命令: _circle 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: _3p
- 指定圓上的第一個點: _tan 到 //在D點處拾取圓弧
- 指定圓上的第二個點: _tan 到 //在E點處拾取線段
- 指定圓上的第三個點: _tan 到 //在F點處拾取圓弧
- 再用TRIM命令修剪多余的圓弧，就獲得了圖中的右圖。
三、過圓弧外一點作圓弧的切線
過圓弧外一點作圓弧的切線，用LINE命令結合切點捕捉（TAN）來繪制圖中的切線。具體作圖過程如下。
