簡單的來說，圖紙集是一個圖紙管理功能，可以用于管理自己的圖紙或者不同項目的圖紙。圖紙集的功能還是很強大的，他從定制模板、創建圖紙、圖紙目錄、發布打印、歸檔都能都管理起來。
為什么甚少人去使用這個功能呢
圖紙集管理的是我們圖紙的布局，而且建議每張圖紙就放一個布局，一個布局就只能放一個圖框。這顯然跟很多單位的使用習慣不相同，很多單位都在數據管理、項目管理或者圖檔管理等系統上花了錢，所以單位并不需要再用到這個功能了。
但是還是有很多個人用戶，我就簡單的介紹一下這個功能，也有用到的時候。
如果確定用圖紙集來管理項目的話，可以再項目開始前定制一個標準的模板文件（*.dwt），在我們的模板文件中設置好所有的要求，在圖框中還可以插入跟圖紙集相關的字段，如圖紙編號、圖紙標題等。在圖紙集中新建圖紙時可以直接使用模板，如果模板中添加了圖紙編號等字段，在創建圖紙時可以設置圖紙編號，圖紙中相應字段會自動更新。如下圖所示。

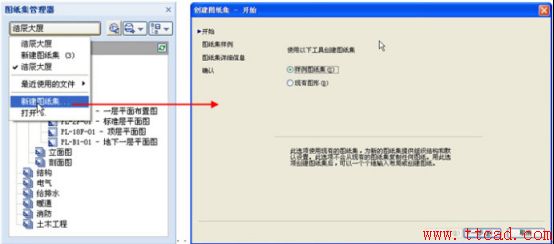

定制好模板后，就可以新建圖紙集，CAD提供了向?qū)Чδ埽梢砸龑?dǎo)你創建圖紙集。創建圖紙集時可以選擇已有圖紙集樣例，也可以選擇現有的圖紙。如下圖所示。

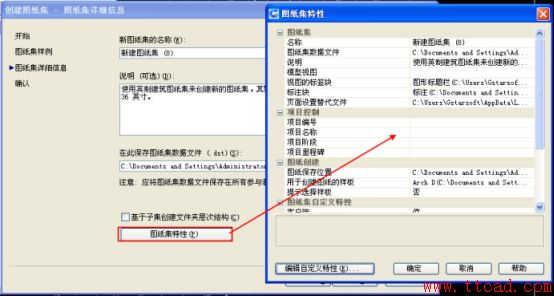

我們可以選擇現有圖紙來創建圖紙集，但基本前提是每個布局只有一個圖框，否則圖紙集起不到應有的作用。如果選擇CAD提供的圖紙集樣例，其中的模板文件肯定是無法滿足要求的，需要修改保存目錄和的模板文件，如下圖所示。

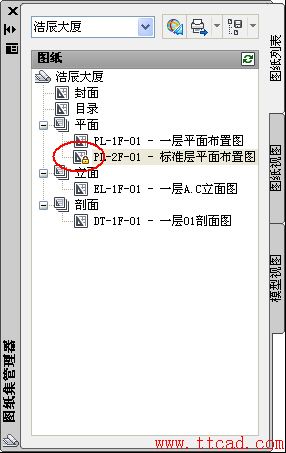

創建好圖紙集后，就可以在圖紙集面板中創建、編輯子集，然后可以創建圖紙、繪制圖紙。如果圖紙集用于多人參與的項目，圖紙集文件和圖紙通常要保存在服務器上，項目組需要設定一定的規則和權限。圖紙如果被其他人打開，在圖紙集中會顯示一個鎖定圖標，如下圖所示。
圖紙創建和管理的功能，還可以對模型視圖和圖紙視圖進行管理，這些功能浩辰CAD還不支持。
