天天精選CAD繪圖實例及解答（136）：

    根據已知條件畫出下圖，并求得陰影區域面積，精確到小數點后4位



面積:11218.9772

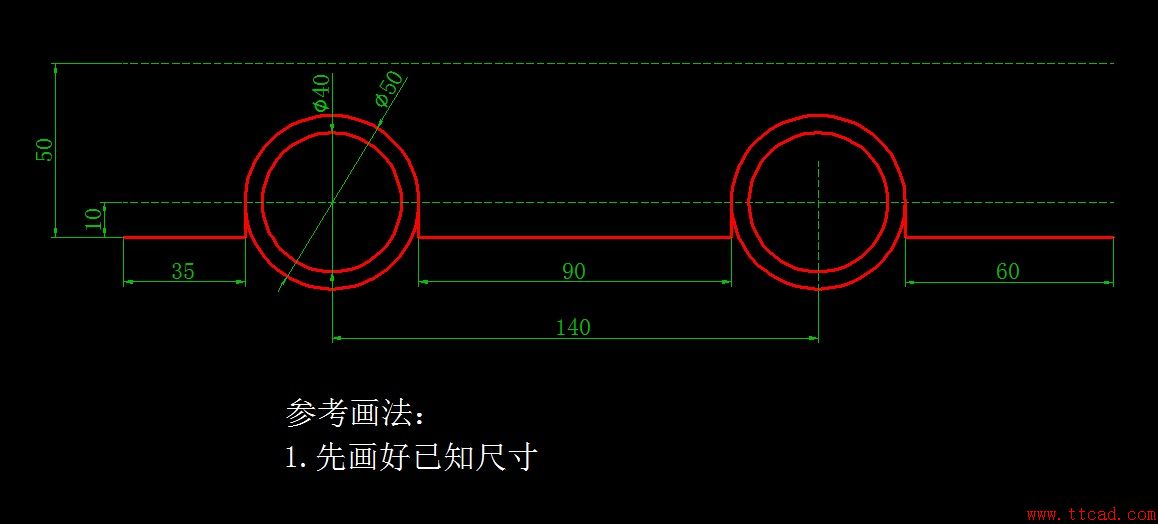

1、先畫好已知尺寸。

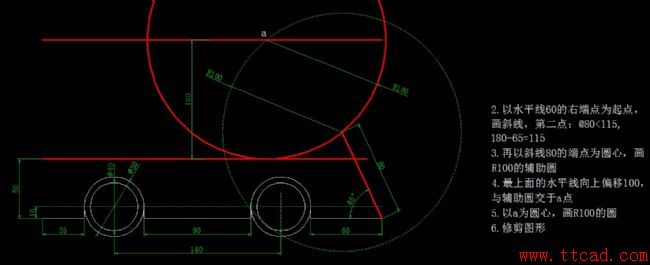

2、以水平線右端點為起點畫斜線，第二個點@80<115,180-65=115;

3、再以斜線80的端點為圓心，畫R100的輔助圓；

4、最上的水平線向上偏移100，與輔助圓交于a點；

5、以a為圓心，畫R100的圓；

6、修剪圖形；

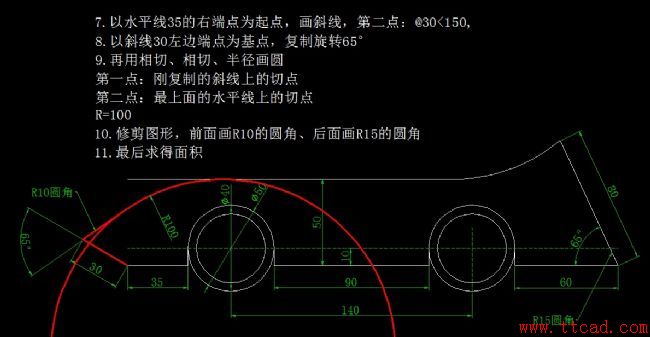

7、以水平線35的右端點為起點畫斜線，第二點：@30<150；

8、以斜線30左邊端點為基點，復制旋轉65度；

9、再用相切、相切半徑畫圓，

第一點：剛復制到斜線的切點，

第二點：最上面的水平線上的切點，R=100；

10、修剪圖形，前面畫R10圓角，后面畫R15圓角；

11、最后求得面積。
