在此節課中，我們主要通過對這款對戒的渲染過程來進一步學習中望3D的渲染功能。
第一步，新建一個名稱為鉆石對戒的零件。
圖1 創建零件
第二步，在XZ工作平面上繪制草圖，如圖2所示。
圖2 創建草圖
第三步，使用修剪平面對上步草圖進行曲面創建，反轉曲面方向，如圖3所示。
圖3 創建曲面
第四步，調整視圖到圖4所示角度，使得和渲染工具KeyShot的坐標系角度一致；并自定義這個角度的視圖，命名為View。
圖4 視圖角度調整
第五步，在裝配頁面插入女戒，放置在原點，如圖5所示。
圖5 插入女戒
第六步，移動坐標系在原點上，沿著X軸旋轉-45°，如圖6所示。
圖6 旋轉操作-1

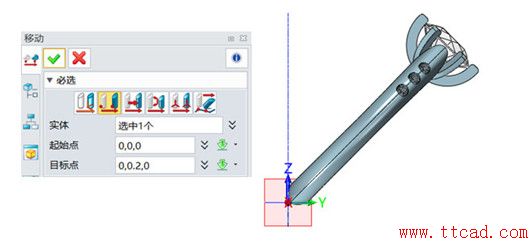

第七步，對女戒沿著Y軸移動0.2mm，移動完畢后女戒底部接近曲面位置，如圖7所示。
圖7 移動操作-2

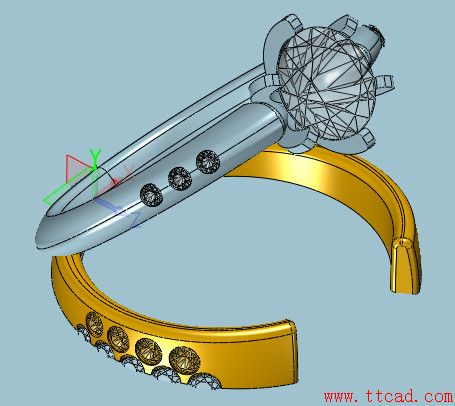

第八步，在裝配頁面插入男戒，放置在原點，如圖8所示。
圖8 插入男戒

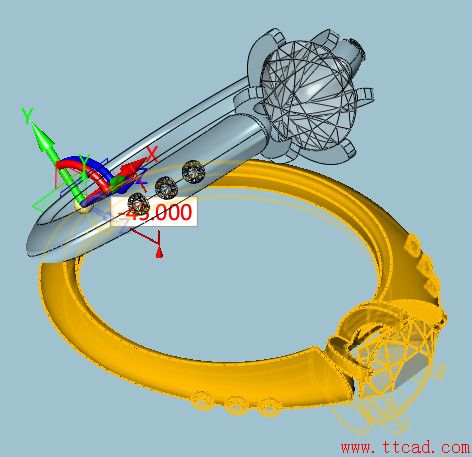

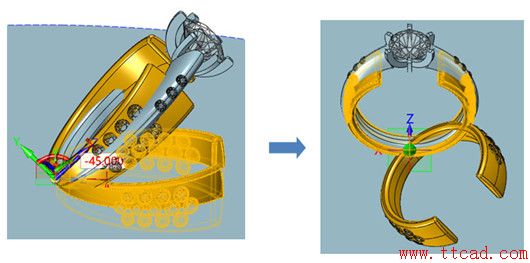

第九步，移動坐標系在原點上，男戒沿著X軸旋轉-45°；再沿Y軸旋轉225度，如圖9所示。
圖9旋轉操作-2

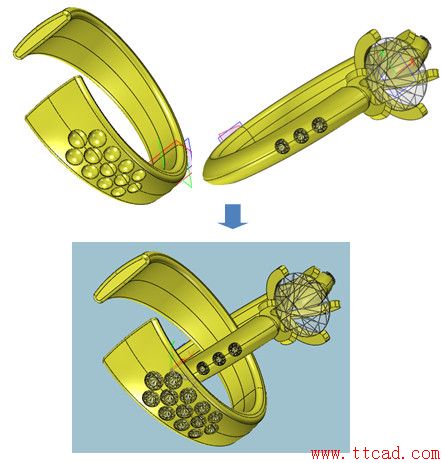

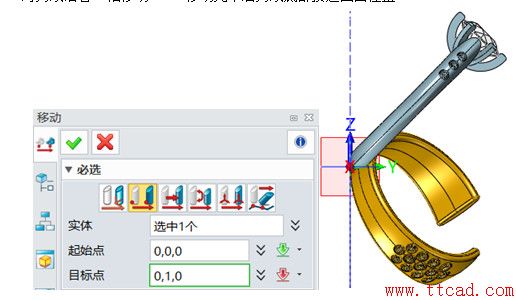

第十步，對男戒沿著Y軸移動1mm移動完畢后男戒底部接近曲面位置， 如圖10所示。
圖10移動操作-2

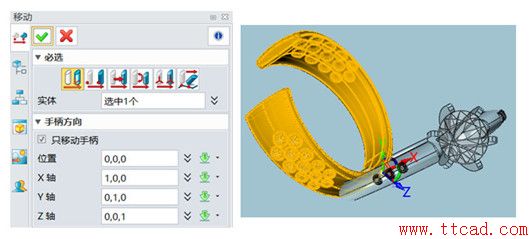

第十一步，拾取男戒，首先根據圖11左圖參數移動手柄, 手柄如圖11右圖所示。
圖11 參數設置

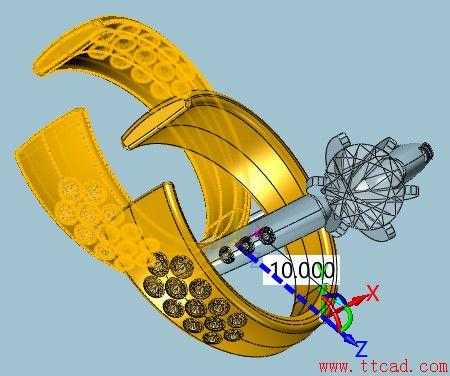

第十二步，沿著手柄的Z軸移動10mm，如圖12所示。
圖12移動操作-3
第十三步，編輯男戒、女戒，分別設置面屬性為金色參數R254 G254 B65；R254 G254 B65。
圖13 顏色設置
第十四步，啟動KeyShot如圖14所示。
