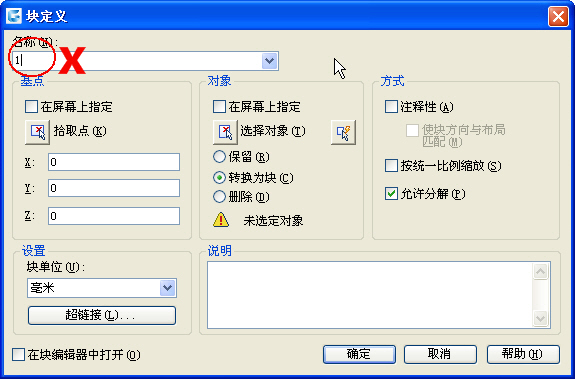

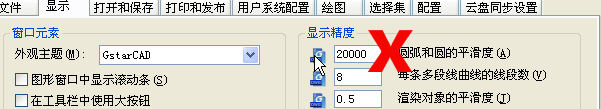

十六、不要將圓弧VIEWRES顯示精度設置得過高
在CAD中圓突然被放大后會顯示為多邊形，需要輸入RE回車重生成后才能變圓，很多人為了省去經常需要RE的麻煩，直接將圓弧精度VIEWRES設置為最大值20000。CAD通常將圓顯示為多邊形，邊數的多少取決于圓在屏幕上的尺寸，VIEWRES的默認值是1000，是可以滿足要求的，只有當一個在屏幕上顯示很小的圓被突然放大很多倍時會顯示為明顯的多邊形，其實這對繪圖和打印沒有任何影響。如果我們將VIEWRES設置得特別大，CAD就會使用更多的邊來顯示圓和圓弧，如果圖中圓和圓弧特別多，性能就會下降，所以建議不要將VIEWRES設置得過高。CAD其實是可以將圓或弧不顯示成多邊形而顯示成真正的圓或?。╓HIPARC變量設置為1），之所以默認顯示為多邊形，可能也是出于性能的考慮。當然如果你畫的圖都非常小，也可以將VIEWRES設置得高一些或者干脆將WHIPARC設置為1。

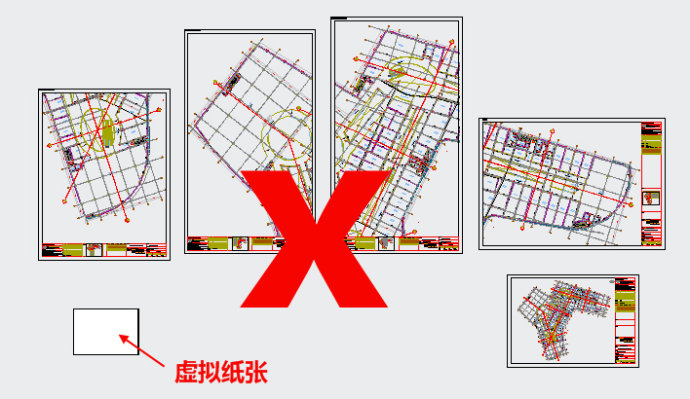

十七、不要在布局空間放置多個圖框
經?？吹揭恍﹫D紙的一個布局空間中放了很多個圖框，這可能是延續了以前在模型空間做圖的習慣，只是利用布局空間來排布不同比例的視口，其實這種用法違背了CAD設置布局的初衷。進入布局，我們就可以看到一個虛擬的紙張，也就是CAD是讓我們在虛擬紙張上排圖打印用的，排圖的工具就是視口。我們可以在一個圖框內排布多個相同比例或不同比例的視口，模擬最終打印的效果。針對布局CAD軟件還設計了很多功能，例如發布PUBLISH、圖紙集SHEETSET等，如果我們每個布局只放一個圖框并保存好打印的頁面設置，我們無需設置就可以重復打印，還可以用發布功能進行批量打印，用圖紙集來管理項目圖紙等等。但如果一個布局放多個圖框，這些圖框要打印時只能分別框選，或調用保存的多個頁面設置，無法充分發揮布局的優勢。

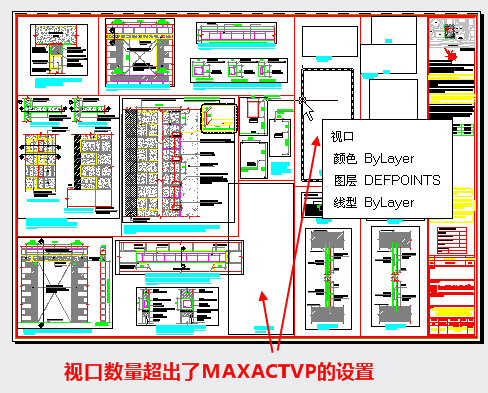

十八、不要在一個布局中放置過多視口
布局的視口主要用來打印排圖用，但有些設計人員卻拿視口來拼圖，之前遇到過一些圖中一個布局放了上百個視口的。CAD的布局視口數量本身是有限制的，控制變量是MAXACTVP（最大激活視口數量），這個變量的最大值為64，也就是在布局空間可同時顯示的視口不超過64個，當超過64個時，有些視口內容是不顯示的。之所以有這樣的限制，還是因為視口過多會影響CAD的性能。
如果你的視口并沒有超過64個就有視口顯示空白，可以輸入MAXACTVP檢查一下這個設置是否被改小了，可以將這個數字設置得比你的視口數量多，然后RE重新生成。
總結出這么多的“不要”，并不是想讓大家在畫圖時縮手縮腳，只是希望大家能規范繪圖，充分發揮CAD各項功能的優勢，避免在繪圖中出現不必要的麻煩。
