在設計復雜模型時，往往需要對模型設計進行有效圖層管理，從而達到更高效的產品設計。 在此前我們學習并掌握圖層管理基本操作以及在建模過程中應用，本次課程我們將進一步對圖層管理在裝配中和工程圖中的應用進行學習，進一步提高工程師在設計復雜模型時的工作效率。

1．圖層在裝配中的應用 打開文件AIC.Z3，我們以次裝配為例，來了解和學習，圖層在裝配過程中的一些應用。

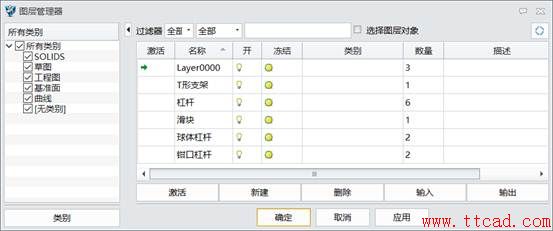

第一步：打開圖層，創建杠桿、鉗口杠桿、球體杠桿、滑塊和T形支架圖層，如圖1所示。

 圖1

第二步：在裝配管理模型樹上，拾取各零件，把他們移動到對應的圖層中，如圖2所示。

 圖2

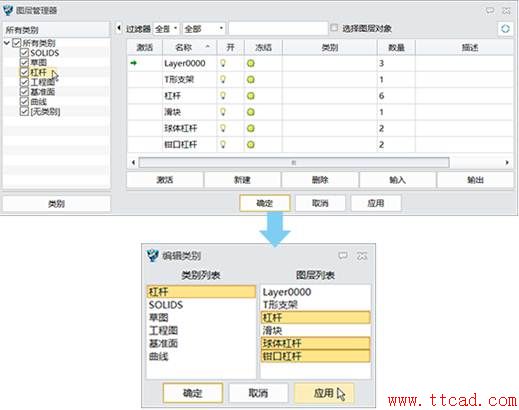

第三步：創建杠桿類別，打開編輯類別，拾取杠桿，在圖層列表里拾取要歸類到杠桿類別里的圖層，如圖3所示。

 圖3

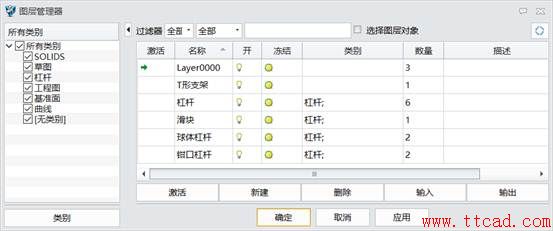

第四步：完成杠桿圖層類別下的圖層歸類，如圖4所示。

 圖4

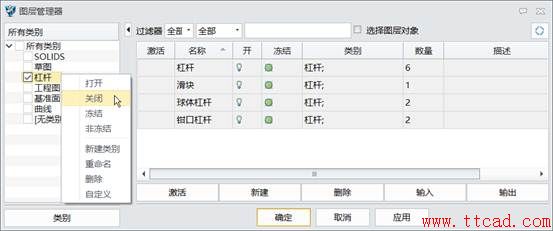

第五步：拾取杠桿類別，進行關閉，我們可以通過類別的操作，統一對類別里的圖層進行操作，如圖5所示。

 圖5

圖層在裝配中可以管理裝配中的單個或多個零件，也可以管理單個或多個子裝配，以及裝配特征中的各對象。尤其在大裝配的情況下 ，通過圖層對零件和子裝配的分類管理，對裝配進行顯示和隱藏可視化操作。 2.圖層在工程圖中的應用

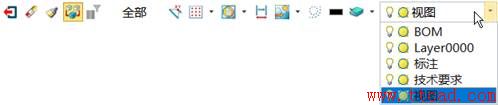

第六步：在這個工程圖里，除了零層外，BOM、標注、技術要求和視圖4個圖層，它們是用戶創建的圖層，用來管理和名稱對應的對象 ，如圖6所示。

 圖6

第七步：把中望3D的工程圖導出為DWG文件后，工程圖的圖層被帶到了DWG文件，圖層的對象、顏色、線型等各對象，仍然和中望3D工程圖的圖層一一對應。如圖7所示。

 圖7

    在工程圖里，圖層的使用和二維軟件圖層的使用方法是基本一致的。大家可以根據二維軟件的圖層使用方法，來使用中望3D的圖層。

    至此，對于圖層高效管理的學習就全部結束了,工程師對圖層進行有效管理，可以更便捷控制設計對象的顯示和編輯，從而提高繪制復 雜圖形的效率以及準確性。
