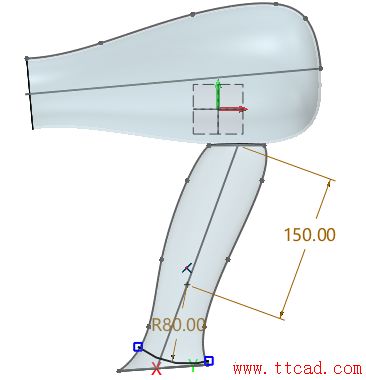

圖12 繪制草圖

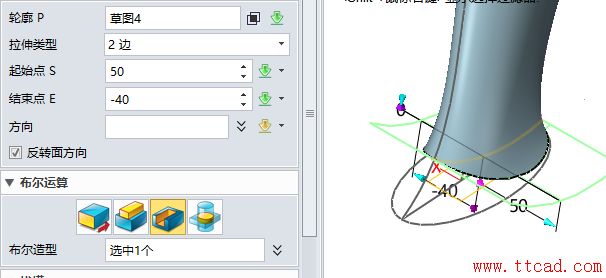

圖13 拉伸切除

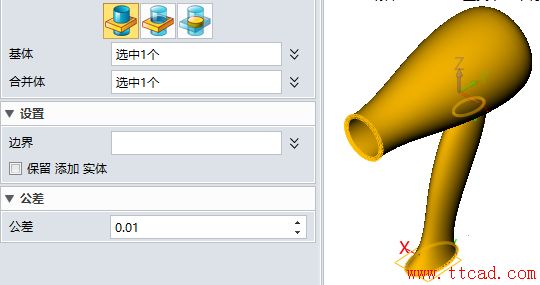

第十步：使用造型工具欄中組合功能將風筒和手柄組合，如圖14所示。
圖14 組合
第十一步：選擇造型工具欄中圓角按鈕，如圖15所示，邊選擇手柄和風筒交線，半徑設置為35。同樣地將手柄底部倒半徑為5的圓角，如圖16。

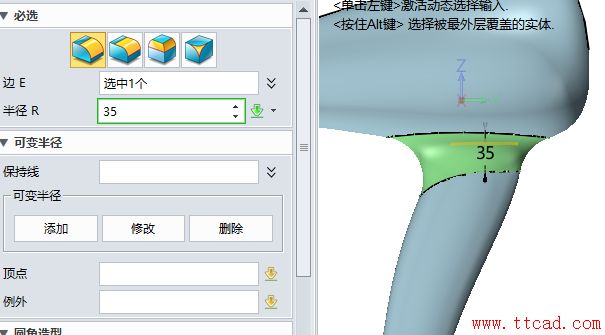

圖15 圓角

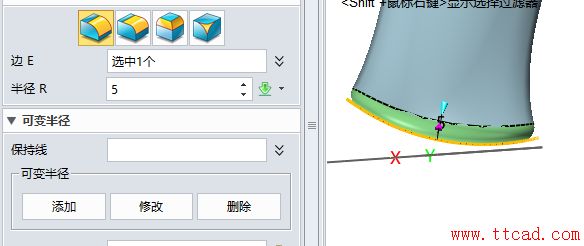

圖16 圓角
第十二步：選擇YZ平面為基準面繪制如圖17草圖，并用所繪草圖進行拉伸操作，選擇布爾加運算，如圖18所示。

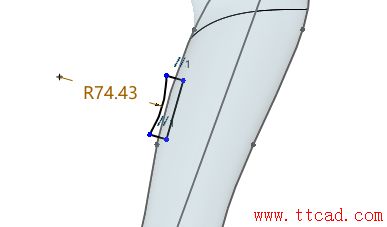

圖17 繪制草圖

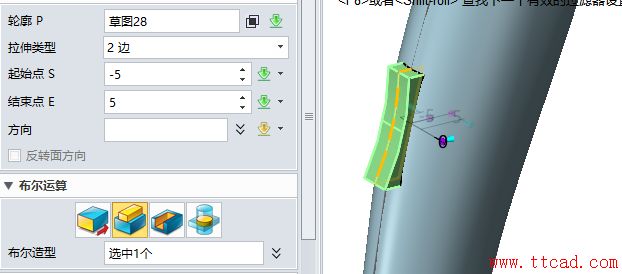

圖18 拉伸操作
第十三步：選擇造型工具欄中圓角功能，進行圓角操作，如圖19所示。

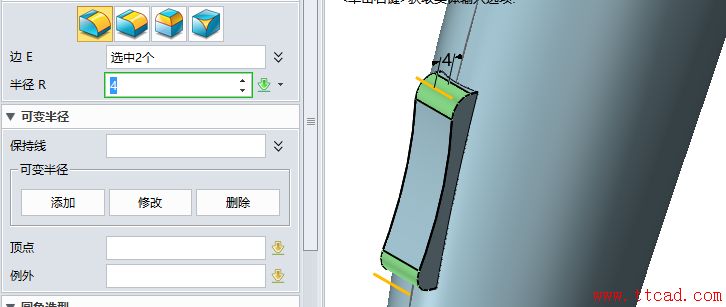

圖19 圓角
第十四步：選擇如圖20所示基準面，繪制如圖21所示草圖。

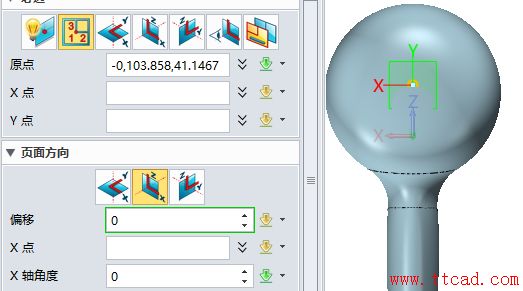

圖20 設置基準面

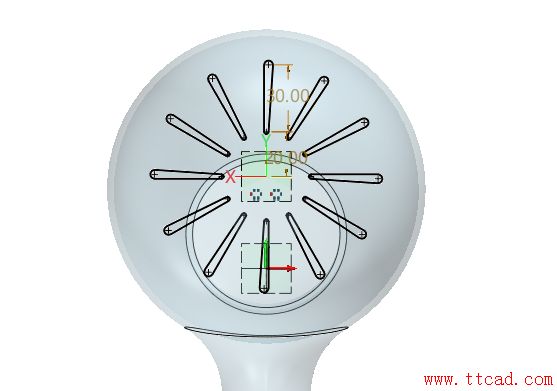

圖21 草圖
使用所繪制的草圖進行拉伸布爾減運算，如圖22所示。

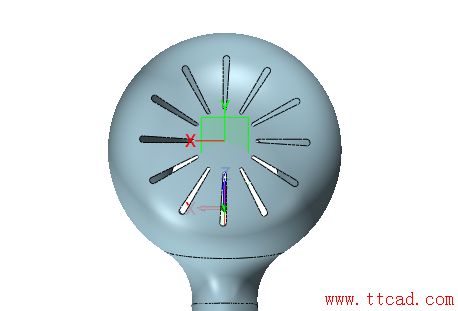

圖22 拉伸切除
至此，吹風機三維模型設計完成，大家有沒有覺得電吹風的設計非常容易呢？通過對中望3D旋轉、放樣、拉伸等功能的利用，你也可以根據自己的想法設計出自己喜歡、獨具特色的產品。
