工藝條件
該柜機上面板制品材料選用CHIMEI ABS‘POLYLAC PA707’，其工藝參數為：熔體溫度230℃，型腔溫度60℃。冷卻管道的直徑為φ10mm，冷卻介質為水，冷卻水溫度為25℃，入口雷諾數為10000。整個注塑成型周期為35s，其中注射、保壓及冷卻時間為30s，用于頂出的時間為5s。
模擬結果
按照上述工藝條件，對該制品的冷卻過程進行了完整的模擬分析，得到的部分模擬結果如圖2、圖3、圖4、圖5、圖6、圖7所示。

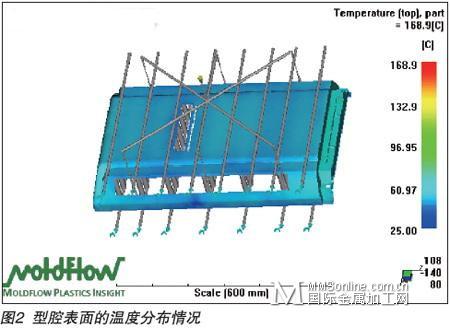

由圖2可知，母模側表面溫度分布情況，從圖中不難發現其表面溫度分布不太均勻，冷卻效果不太理想，決定將母模側根據實際情況在每道水路上增加3～5個翻水孔，并適當調整水道的數量與位置，以加強其整體冷卻效果，消除區部冷卻不均的現象。
由圖3可知，該方案中公模側冷卻水流速約為5.174liter/min，母模側冷卻水流速約為4.234 liter/min，它們均超過了2.5 liter/min，從而表明該制品所設置的冷卻工藝參數也較為合理。

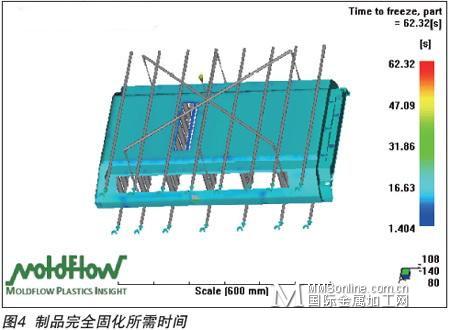

由圖4可知，該制品從循環周期開始到產品完全凝固所需要的時間為62.32s，大部分區域在20s內就可以凝固（開模前該制品的凝固率已遠遠超過80%，因此不會影響脫模），開模時一小部分紅顏色區域仍未凝固，而最長凝固時間竟達60s左右（也正是產品上兩股料流匯流區域），故將有輕微縮水現象發生，需在該區域適當調整冷卻水路和翻水孔的位置，以降低該處的溫度，從而減少該處的熱彎曲變形，提高制品的整體質量。

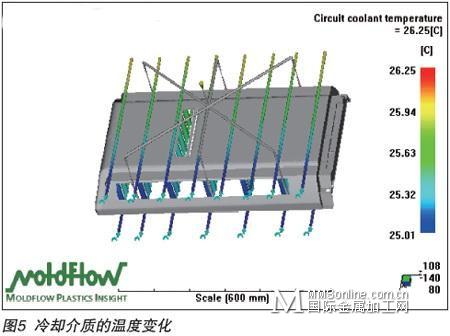

由圖5可知，水溫升高較?。ㄟM(jìn)出口水溫差在2度以內），冷卻水路的長度設計是可以達到其冷卻要求的。成型時不要為了省事而將部分或全部水路串聯起來，否則會因整個水路過長而導致水溫持續升高，從而降低模具與制品的冷卻效果，延長了頂出時間，降低了勞動生產效率。

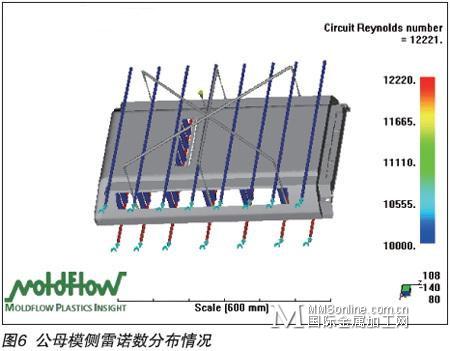

由圖6可知，母模側入口雷諾數為10000，公模側翻水孔雷諾數為10000，入口雷諾數為12221，部分超過了設定的雷諾數10000，表明其所設置的冷卻工藝參數也較為合理。

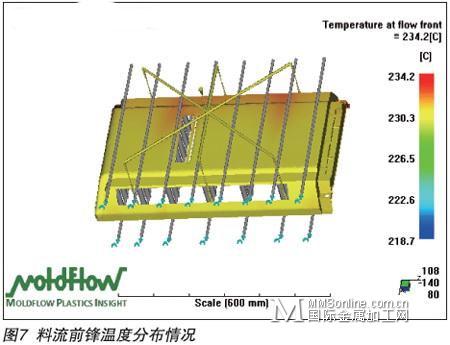

由圖7可知，型腔中大部分料流前鋒溫度沒有超過材料極限(極限值：+/-20℃)，在薄壁部分料流前鋒溫度稍微偏低一點，但整個制品溫差沒有超過20℃，表明該制品的質量將能得到很好的保證。
結束語
MPI/Cool通過對冷卻過程的模擬分析，可以幫助模具設計人員和工藝人員全面了解模具冷卻系統的冷卻效率及其合理性。這對于優化出合理的冷卻系統，提高制品的勞動生產效率和質量，具有非常重要的指導意義
