【中云網 獨家】陳懷臨, 中云網首席顧問
3 參考設計模型
本小節依據基于AU和AS的討論提出若干個參考設計模型(Reference Design), 并分別分析相應的可用性和收斂比等.
假設一個公有云系統, 提供了IaaS服務; 一個第三方廠家在該IaaS基礎上部署了PaaS服務. 然后SaaS服務提供商在該P(yáng)aaS上進行部署.
本小節中, 每一個SaaS, PaaS或者IaaS模塊缺省定義為一個AU單元.
3.1 一字型架構(Stick Architecture)

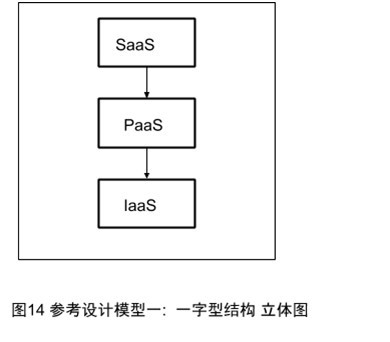

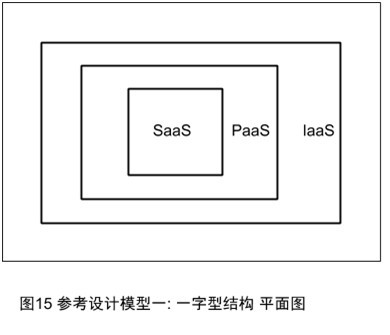

一字型架構是最簡單的一種云服務的部署模型. 如圖14和圖15所示, 一個SaaS服務直接部署在一個PaaS服務上; 該P(yáng)aaS服務部署在一個底層的IaaS上.
一字形結構的優點是簡單并且成本低廉. 其缺點很明顯, 存在者多個單點失效. 例如SaaS和PaaS之間, PaaS和IaaS都是單點失效的地方. 系統不存在容錯.
對于IaaS來說, 其最大部署可用性為: DAIaaS = SAIaaS
對于PaaS來說, 其最大部署可用性為: DAPaaS = SAPaaS * DAIaaS
對于SaaS來說, 其最大部署可用性為: DASaaS = SASaaS *SAPaaS * SAIaaS
3.2 菱形架構(Diamond Architecture)

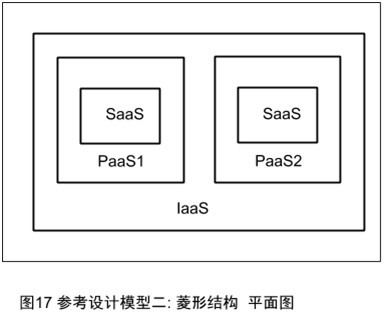

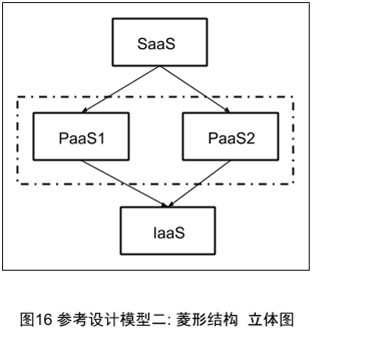

菱形架構是一字型架構的變種, 擴充了PaaS層的布署, 從一字型結構中PaaS為一個AU演變?yōu)楹袃蓚€(gè)AU的扁平AS. 如圖16和圖17所示, 一個SaaS服務直接部署在2個PaaS服務上; 該2個PaaS服務部署在一個底層的IaaS上.
菱形架構的優點 PaaS層的可靠性得到提高, 和一字型架構相比, 去除了PaaS層的單點失效性. 缺點是IaaS層仍然是單點失效點. 另外,由于增加了PaaS層的布署, 需要比一字型架構的成本要更高.
對于IaaS來說, 其最大部署可用性為: DAIaaS = SAIaaS
對于PaaS來說, 其最大部署可用性為:
由于DAPaaS1 = DAPaaS2 = SAPaaS * DAIaaS ,
因此, 作為一個整體的PaaS層面的可用性DAPaaS =1- (1-DAPaas1) * (1-DAPaas2) =1-(1- SAPaaS * SAIaaS)2 .
對于SaaS來說, 其最大部署可用性為: DASaaS = SASaaS * DAPaaS = SASaaS * [1-(1- SAPaaS * SAIaaS)2 ] = SASaaS *( SAPaaS * SAIaaS)2 + 2SASaaS*SAPaaS * SAIaaS
3.3 人字型架構(Bone Architecture)

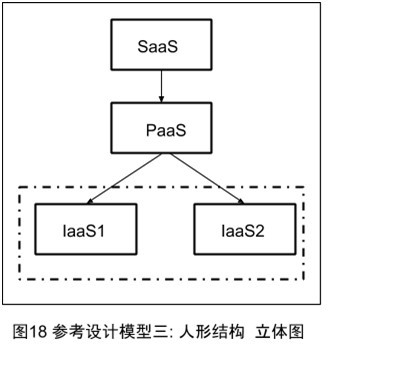

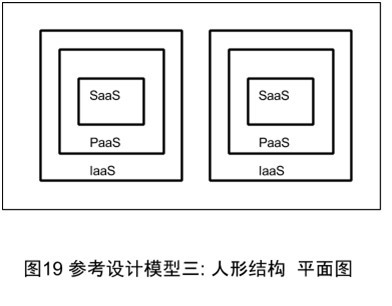

人字形架構也是一字型架構的變種. 其主要目的是提高IaaS層的可靠性. 如圖18和圖19所示, 一個SaaS服務直接部署在一個PaaS服務上; 該P(yáng)aaS服務部署在一個2個底層的IaaS上.
人字形架構的優點 IaaS層的可靠性得到提高, 和一字型和菱形架構相比, 去除了IaaS層的單點失效性. 缺點是PaaS層仍然是單點失效點. 另外,由于增加了IaaS層的布署, 需要比一字型和菱形架構的成本要更高.
對于IaaS來說, 其最大部署可用性為: DAIaaS =1- (1-DAIass1) * (1-DAIass2) =1- (1 - SAIaaS )2 .
對于PaaS來說, 其最大部署可用性為: DAPaaS =1- (1-DAPaas1) * (1-DAPaas2). 由于DPaaS
對于SaaS來說, 其最大部署可用性為: DASaaS = SASaaS * DAPaaS = SASaaS * SAPaaS * [1-(1- SAIaaS )2] = SASaaS * SAPaaS * SAIaaS2 + 2SASaaS*SAPaaS * SAIaaS
